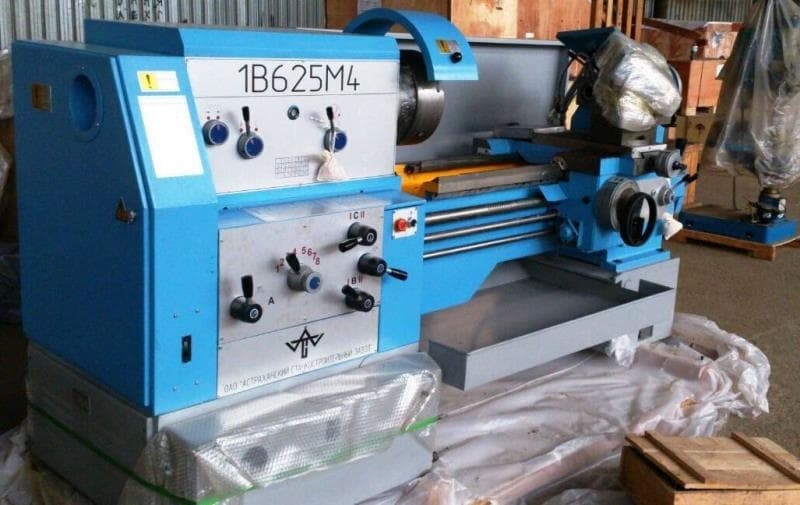

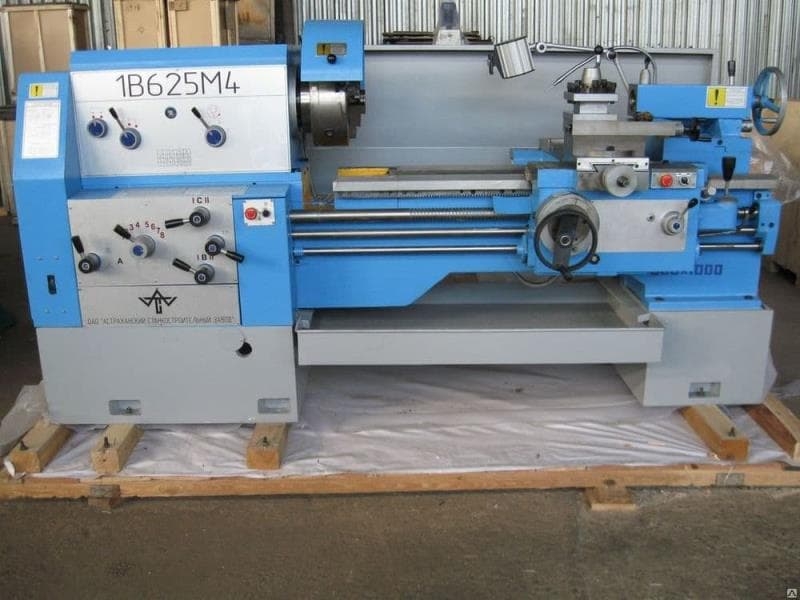

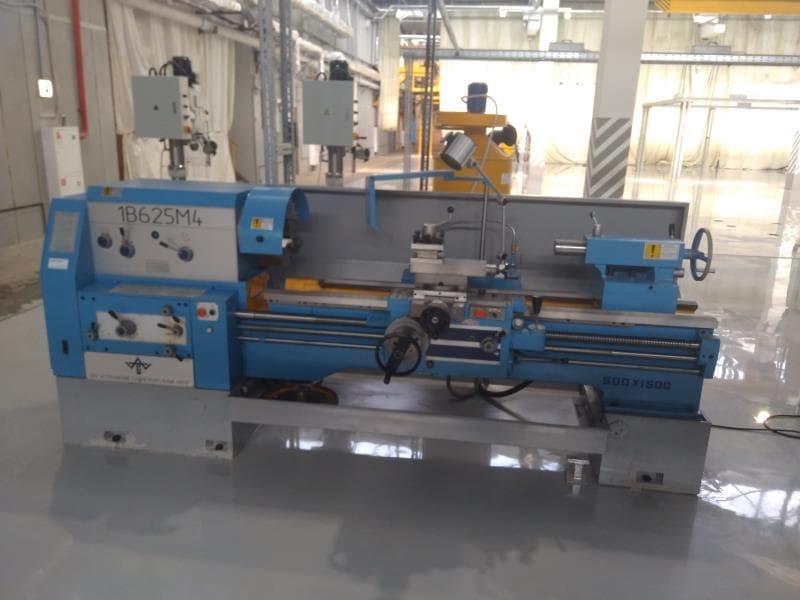

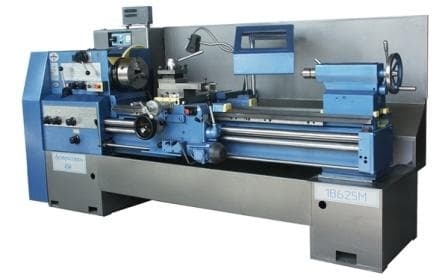

Токарно-винторезный станок 1В625М/2000
Артикул: ros1В625М2000
Токарно-винторезный станок 1В625М/2000
Вы ищете надежное и производительное промышленное оборудование для вашего предприятия? Тогда токарно-винторезный станок 1В625М/2000 идеально подойдет для ваших задач!
Преимущества:
- Высокая производительность
- Надежность и долговечность
- Простота в эксплуатации
- Высокое качество обработки деталей
- Гарантийное обслуживание
Особенности:
- Модель: 1В625М/2000
- Максимальный диаметр обработки: 630 мм
- Максимальная длина обработки: 2000 мм
- Система управления: ЧПУ
- Интегрированная система смазки
Токарно-винторезный станок 1В625М/2000 отлично подходит для широкого спектра промышленных задач. Он может быть использован для обработки различных материалов, включая металлы, пластик и древесину. Благодаря своей высокой производительности и точности, этот станок станет незаменимым помощником на вашем производстве.
Не упустите возможность приобрести токарно-винторезный станок 1В625М/2000 уже сегодня и повысить эффективность вашего производства!
Токарно-винторезный станок 1В625М/1200 – один из самых новых токарных станков, разработанных «Астраханским станкостроительным заводом».
Его получили путём модернизации 1В62Г, в результате чего на станке стало возможно обрабатывать заготовки диаметром до 290 мм над суппортом и до 500 мм над станиной. Большая выемка в станине позволяет обрабатывать заготовки, достигающие 690 мм в диаметральном выражении. Токарный станок 1В625М/1500 и его аналоги 16В20 и 1В62Г, нашли широкое применение на машиностроительных предприятиях, в цехах основного производства, а также ремонтных подразделениях. Благодаря своему предшественнику, станку 1В62Г, рассматриваемое металлорежущее оборудование получило литую чугунную станину, позволяющую перемещать суппорт и каретку в ускоренном режиме. Задняя бабка оборудована устройством механической разгрузки, которое облегчает процесс её перемещения в требуемое положение. Смазка коробки подач, фартука и скоростей осуществляется автоматически, что расширяет период работы ДСЕ. На станке 1В625М/2000 обрабатываются прутки, диаметр которых достигает 70 мм. А частота вращения шпинделя изменяется в диапазоне 10-2000 об/мин. Данный станок, в отличие от многих аналогов, позволяет точить длинные конуса, так как расстояние между центрами достигает 1500 мм. В кинематической схеме присутствует 3 электромагнитные муфты, которые используются для обратного, прямого вращения шпинделя и торможения. Труд станочника стал гораздо легче, после оснащения 1В625М/2000 цифровой индикацией поперечных и продольных перемещений.
Токарно-винторезный станок 1В625М/2000 предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения разнообразного осевого профиля, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне.
Используются для внутрисоюзных поставок предприятиям всех отраслей народного хозяйства.
Наиболее целесообразно использовать станки в инструментальных и ремонтных службах в условиях мелкосерийного и единичного производства на чистовых и получистовых работах.
Особенности 1в625м/2000:
- Жесткая коробчатой формы станина с калеными, шлифованными направляющими обладает достаточной жесткостью.
- Шпиндель смонтирован на точных подшипниках качения.
- Конструкция резцедержателя обеспечивает стабильность положения фиксации инструмента. Фартук станка снабжен оригинальным механизмом выключения подачи суппорта, обеспечивающим высокую точность останова на жестком упоре. Комплекс ограждающих и блокировочных устройств гарантирует безопасность работы на станке.
- Все основные части станка изготовлены из высококачественной стали, что обеспечивает их надежную долговечную работу.
- Термообработанные и шлифованные направляющие станины, зубчатые колеса и валы обеспечивают длительный срок службы и повышенную точность обработки.
- Задняя бабка оснащена механическим разгрузочным устройством, обеспечивающим плавность и легкость ее перемещения.
- Станок оснащен коробкой подач 077.0000.000 и фартуком 067.0000.000 со встроенным электродвигателем ускоренных перемещений суппорта и каретки, что улучшает динамику работы станка на ускоренном ходу и позволяет без настройки зубчатых колес гитары нарезать дюймовые резьбы с 11, 14 и 19 нитками на дюйм.
- Коробка скоростей, коробка подач и фартук снабжены автономной системой смазки.
- Конструкция станка позволяет устанавливать на шпиндельный узел электромеханический, гидравлический или пневматический патроны для зажима заготовок.
На все новые станки поставляемые Stanko-Market.ru гарантия от 12 до 24 месяцев, на станки бывшие в употреблении, с консервации, с реновации, после среднего ремонта и или капитального ремонта гарантия составляет от 3 до 6 месяцев. Гарантийный срок зависит от многих факторов, таких как: гарантии завода изготовителя, качества оборудования, сертификатов соответствия и.т.д.
Гарантийные обязательства осуществляются специалистами сервисной службы Stanko-Market.ru. При необходимости заключаем договор о проведении (ПНР) пусконаладочных работ, а так-же обучения персонала. Ориентировочная стоимость (ПНР) пусконаладочных работ составляет от 5 до 10% от стоимости приобретаемого оборудования. В зависимости от сложности проведения (ПНР) пусконаладочных работ, степени автоматизации оборудования, а так же удаленности места проведения ПНР от Санкт-Петербурга и Москвы.
Основные отличия и преимущества токарных станков 1в625м и 1в625:
- Удельный расход электроэнергии снижен на 10% при равнозначных условиях резания.
- В станке применена оригинальная конструкция облегченной станины повышенной жесткости, что подтверждено расчетами, силовыми и точностными испытаниями.
- Производительность станка увеличилась на 10% за счет применения в его конструкции электромеханической системы управления шпиндельным узлом (при помощи «джойстика» и электромагнитных муфт, снижающих усилие переключения шпиндельного узла).
- Диапазон частот вращения шпинделя расширен и составляет от 10 до 2000 оборотов в минуту.
- Торможение шпинделя производится электромагнитной муфтой, что сокращает время остановки шпинделя и позволяет производить нарезание резьбы «в упор».
- Применение 2-х скоростного электродвигателя упростило кинематику передней бабки станка, что привело к увеличению его надежности, снижению шумовых характеристик.
- Увеличен диаметр проходного внутреннего отверстия шпинделя до 70 мм, что расширяет технологические возможности использования станка.
- Увеличена жесткость шпиндельного узла за счет применения увеличенного типоразмера подшипников, что повышает ресурс по точности станка.
- Современный дизайн станка, удобство эксплуатации и обслуживания повышают эффективность его использования, создают дополнительные преимущества перед существующими аналогами.
- Баланс качества, потребительских свойств и цены является оптимальным.
- Модель 1В625 - базовый станок с выемкой в станине. Жесткая коробчатой формы станина с калеными, шлифованными направляющими обладает достаточной жесткостью.
- Станина станка мод. 1В625М имеет выемку, закрываемую съемным мостиком. Это позволяет при снятом мостике обрабатывать более крупные (диаметром до 690 мм) заготовки типа дисков, колец и фланцев. Шпиндель смонтирован на точных подшипниках качения. Конструкция резцедержателя обеспечивает стабильность положения фиксации инструмента.
Станок сертифицирован на соответствие требованиям безопасности.
Исполнение и категория размещения станков в части условий эксплуатации — УХЛ4 по ГОСТ 15150-69 (Для эксплуатации во всех климатических районах стран ближнего зарубежья в закрытых отапливаемых (охлаждаемых) и вентилируемых производственных помещениях).
Класс точности станков — Н по ГОСТ 8—82Е.
Технические характеристики 1в625м/2000:
| Наибольший диаметр обрабатываемой заготовки: | |
| Над станиной | 500 мм |
| Над суппортом | 290 мм |
| Над выемкой в станине | 690 мм |
| Наибольшая длина обрабатываемой заготовки: | |
| Над суппортом | 2000 |
| Над выемкой станины | 175 |
| Конец шпинделя по гост 12593-93 | 6 |
| Центр в шпинделе с конусом морзе по гост 13214-79 | 7032-0043(кМ6) |
| Центр в пиноли задней бабки | 7032-0039(кМ5) |
| Диаметр цилиндрического отверстия в шпинделе, мм, не менее | 70 |
| Высота резца, установленного в резцедержателе, мм, не менее | 25 |
| Количество скоростей прямого вращения шпинделя, не менее | 24 |
| Количество скоростей обратного вращения шпинделя, не менее | 12 |
| Частота вращения шпинделя, мин в -1 степени | 10-1400 |
| Подача, мм/об: | |
| Продольная | 0,036-22,4 |
| Поперечная | 0,018-11,2 |
| Шаг нарезаемых резьб: | |
| Метрических, мм | 0,5-224 |
| Модульных, модуль | 0,5-224 |
| Дюймовых, число ниток на один дюйм | 77-0,125 |
| Питчевых, питч | 77-0,125 |
| Скорость быстрого перемещения суппорта, м/мин: | |
| Продольного | 4,0 |
| Поперечного | 2,0 |
| Цена одного деления шкалы перемещения, мм: | |
| Каретки | 0,1 |
| Нижнего суппорта | 0,05 |
| Верхнего суппорта | 0,05 |
| Пиноли | 5,00 |
| Цена одного деления шкалы поворота верхнего суппорта, град | 1,0 |
| Шероховатость поверхности заготовки из конструкционной стали при чистовом обтачивании, мм, не более | Ra 2,0 |
| Суммарная мощность, квт: | 8,37 |
| Габарит станка с рмц1500мм, мм | 3300х1190х1450 |
| Масса станка, кг |
