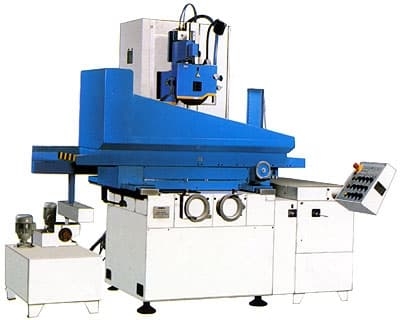

Плоскошлифовальный станок 3Д711ВФ11
Артикул: ros3Д711ВФ11
Преимущества плоскошлифовального станка 3Д711ВФ11 исп.30:
- Высокая точность обработки
- Надежность и долговечность
- Универсальность в применении
- Простота настройки и управления
Особенности плоскошлифовального станка 3д711вф11 исп.30:
- Мощный двигатель для эффективной работы
- Компактный размер для экономии места
- Подходит для шлифовки различных материалов
Плоскошлифовальный станок 3Д711ВФ11 исп.30 является идеальным выбором для предприятий, занимающихся производством и обработкой различных деталей и изделий. Он отлично подойдет для шлифовки поверхностей различной сложности, обеспечивая высокое качество обработки и точность размеров.
Этот станок широко применяется в машиностроении, авиационной и автомобильной промышленности, а также в других отраслях, где требуется качественная обработка материалов.
Плоскошлифовальный станок 3Д711ВФ11 х30 предназначен для для шлифования абразивным или алмазным кругами плоских поверхностей деталей, закрепленных на зеркале стола, магнитной плите или в приспособлении.
Рациональные конструкции станины 3Д711ВФ11 х30, салазок крестового суппорта стола и шлифовальной головки обеспечивают высокую жесткость и виброустойчивость станков, что гарантирует высокую точность и чистоту поверхностей обрабатываемых изделий.
Выпускается в исполнениях 30 (без УЦИ) и 31 (с УЦИ).
Особенности конструкции:
- Высокая жесткость и виброустойчивость станков за счет рациональной конструкции станины, крестового суппорта, колонны, стола и шлифовальной головки гарантирует стабильную точность и чистоту обработки;
- Плавное высокоточное безлюфтовое позиционирование за счет применения в узлах подач шариковинтовых пар качения;
- Все рабочие перемещения станков автоматизированы;
- Возможно применение комплектующих изделий электрооборудования ведущих мировых производителей SIEMENS, BALLUFF;
- Базовые детали из чугуна
Технические характеристики плоскошлифовального станка 3д711вф11
| Характеристика | Значение |
|---|---|
| Размер рабочей поверхности стола, мм. | 200 х 630 |
| Класс точности | В (ГОСТ 8-82) |
| Наибольшее расстояние от зеркала стола до оси шпинделя, мм. | 550 |
| Параметры шлиф.круга (d наружн. / d посадочн. / b), мм. | 300 х 76 х 63 |
| Наибольшее продольное перемещение стола, мм. | 670 |
| Наибольшее перемещение суппорта, мм. | 245 |
| Рабочие подачи стола, м/мин | 2 - 30 |
| Рабочие подачи суппорта, мм/ход | 0,3 - 40 |
| Величина подачи шлифовальной головки, мм. | 0,002 - 0,08 |
| Масса 3Д711ВФ11 х30 заготовки, кг. | 200 (с приспособлением и магнитной плитой) |
| Плоскостность, полученная на образце изделия, мкм. | 4 |
| Параллельность, полученная на образце изделия, мкм. | 5 |
| Шероховатость поверхности, полученная на образце изделия, ra | 0,16 |
| Размер образца изделия (определение точностных характеристик), мм. | 380 х 120 х 120 |
| Мощность привода главного движения, квт | 4 |
| Наибольшие размеры обрабатываемых поверх-й: Длина,мм Ширина,мм Высота(от зерк.стола),мм |
630; 200/280(без вых. шлиф.кр.); 400; |
| Напряжение питания, в | 380 |
| Габаритные размеры (lxbxh), мм. | 2715х1788х2035 (2790х1940х2260 в упаковке) |
| Масса, кг. | 2950 (3550 брутто) |
Комплект поставки
- Станок в сборе;
- Система охлаждения с насосом подачи СОЖ и магнитным сепаратором очистки;
- Гидростанция привода стола и смазки;
- Пульт управления;
- Электрошкаф;
- Опора регулируемая 3Е711В.90.0.010 – 5 шт.;
- Оправка ОШ-450.90.0.201.1– 1 шт.;
- Прихват 3Е711ВФ1.90.0.204-02 - 2 шт.;
- Приспособление (державка) для правки шлифовального круга 3Е70.П30-01 – 1 шт.;
- Фланец шлифовального круга (в комплекте со шлифовальным кругом установлен на станке) - 1 шт.;
- Фланец шлифовального круга (без шлифовального круга, в ящике ЗИП) - 1 шт.;
- Быстроизнашиваемые запасные части, инструмент и принадлежности;
- Руководство по эксплуатации.
Дополнительная оснастка (поставляется за отдельную плату)
- электромагнитная плита 7208-0060 исп. 05;
- приспособления для профильного шлифования, расширяющие технологические возможности.;
