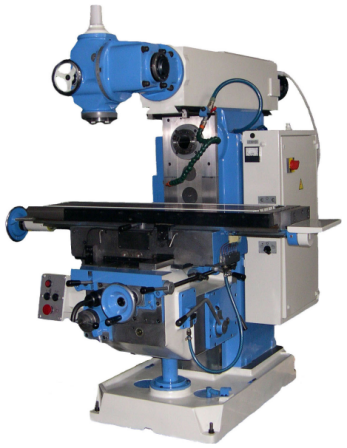

Широкоуниверсальный консольно-фрезерный станок 6К81Ш
Артикул: ros6К81Ш
Широкоуниверсальный консольно-фрезерный станок 6К81Ш
Описание товара
Широкоуниверсальный консольно-фрезерный станок 6К81Ш - это надежное и многофункциональное оборудование, которое идеально подходит для выполнения различных задач в области металлообработки. Этот станок обеспечивает высокую точность и качество обработки деталей, что делает его незаменимым инструментом в производстве.
Преимущества
- Высокая точность обработки
- Многофункциональность
- Надежность и долговечность
- Простота в эксплуатации
- Широкий диапазон скоростей и подач
Особенности
- Мощный и прочный корпус
- Регулируемая скорость вращения шпинделя
- Удобная консольная конструкция
- Подача во всех трех координатах
Назначение
Широкоуниверсальный консольно-фрезерный станок 6К81Ш предназначен для фрезерования, точения, сверления и других операций по обработке металлических деталей.
Сферы применения
Этот станок идеально подходит для использования в машиностроении, авиастроении, судостроении, а также в других отраслях промышленности, где требуется высокая точность и качество обработки.
Описание широкоуниверсального консольно фрезерного станка 6к81ш
Широкоуниверсальный консольно-фрезерный станок 6К81Ш предназначен для выполнения всех видов фрезерных работ, сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Наличие, наряду с горизонтальным, вертикального поворотного шпинделя, имеющего возможность установки под различными углами в двух взаимно перпендикулярных плоскостях, механизма зажима инструмента и ряда дополнительных приспособлений и принадлежностей позволяет существенно расширить технологические возможности станков 6К81Ш.
Широкоуниверсальный консольно-фрезерный станок 6К81Ш предназначен для обработки различных изделий из стали, чугуна, цветных металлов и пластмасс цилиндрическими, торцовыми, дисковыми, угловыми и специальными фрезами.
На подвижном хоботе-ползуне станка смонтирована поворотная головка с вертикальным шпинделем. Вращение вертикального и горизонтального шпинделей, а также перемещение стола осуществляются от отдельных электродвигателей.
Стол имеет механическую подачу и быстрые перемещения в продольном, поперечном и вертикальном направлениях. Ручные и механические перемещения сблокированы. Остановка стола может производиться упорами и вручную. Повышенная мощность привода и жесткость станка обеспечивают работу на скоростных режимах фрезерования.
Широкий диапазон скоростей шпинделя и подач стола обеспечивает возможность обработки изделий на оптимальных режимах резания.
Для вращения шпинделя и механических подач стола предусмотрены приводы от отдельных электродвигателей. Стол станка может совершать быстрые перемещения в трех направлениях.
Ручной и механический приводы сблокированы. Выключение механических перемещений стола может осуществляться упорами и вручную. Для торможения шпинделя применяется электромагнитная муфта.
Повышенная мощность электродвигателей и жесткость станка обеспечивают обработку изделий. на скоростных режимах резания твердосплавным инструментом.
Станок может применяться в единичном мелкосерийном и серийном производстве.
Класс точности станка П. Шероховатость обработанной поверхности V4—V5.
Расположение основных частей широкоуниверсального консольно-фрезерного станка 6к81ш
Составные части широкоуниверсального консольно-фрезерного станка 6К81Ш
- Станина - 6К81Г-11.001
- Станина - 6К11-11.000
- Серьга - 6К81Г-11.000
- Ограждение - 6К11-12.000
- Привод шпинделя - 6К81Г-21.01
- Привод шпинделя - 6К11-21.01
- Коробка скоростей - 6К81Г-31.02
- Переключение коробки скоростей - 6К81Г-33.01
- Коробка подач - 6Н81Г-51.02А
- Редуктор - 6Н81Г-52.01
- Коробка реверса - 6Н81Г-53.01А
- Переключение подач - 6Н81Г-55.02
- Консоль - 6Н81Г-60.05
- Стол - 6Н81Г-70.01А
- Стол - 6H81-70.01
- Система смазки стола и консоли - 6Н81Г-83.02
- Система смазки стола и консоли - 6H81-83.02
- Система охлаждения - 6Р81Г-84.01
- Система охлаждения - 6Р11-84.01
- Система охлаждения - 6К81Ш-84.01
- Электрошкаф - 6К81Г-95.02А
- Злектрошкаф - 6Р81Ш-95.02А
- Электрооборудование - 6К81Г-99.05А
- Электрооборудование - 6К11-99.06А
- Электрооборудование - 6Р81Ш-99.001А
- Фрезерная головка - 6Р11-32.000
- Поворотная головка - 6Т81Ш-31
- Ползун - 6Т81Ш-44
| Наименование параметров | 6К81Ш | |
| Размеры рабочей поверхности стола, мм | 250 х 1000 | |
| Наибольшее перемещение стола, мм | продольное | 710 |
| Поперечное | 250 | |
| Вертикальное | 400 | |
| Пределы подач стола, мм/мин (бесступенчатое регулирование) | продольной | 35...1020 |
| Поперечной | 27...790 | |
| Вертикальной | 9...264 | |
| Ускоренное перемещение стола, мм/мин | продольное | 2900 |
| Поперечное | 2300 | |
| Вертикальное | 765 | |
| Наибольшее выдвижение гильзы, мм | 75 | |
| Конус шпинделей, iso | горизонтального | 50 |
| Вертикального | 40 | |
| Пределы частот вращения шпинделей, мин-1 | горизонтального | 16...1600 20...2000* |
| Вертикального | 31,5...1400 45...2000* | |
| Количество частот вращения шпинделя | горизонтального | 21 |
| Вертикального | 12 | |
| Угол поворота оси вертикального шпинделя, град | к станине | 45 |
| От станины | 90 | |
| В продольной плоскости | ±90 | |
| Габаритные размеры станка, мм | 2135х1725х2015 | |
| Масса станка 6к81ш, кг | 2500 | |
| Класс точности | П | |
.png)
