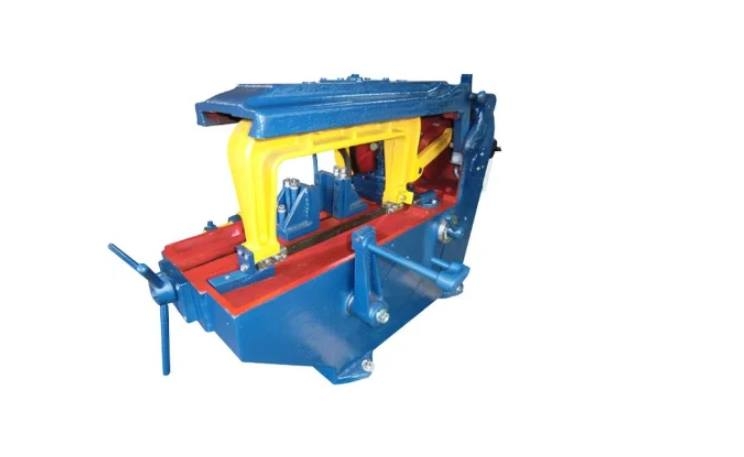

Ножовочный отрезной станок 8725АМ
Артикул: ros8725АМ
Ножовочный отрезной станок 8725АМ - это надежное и мощное оборудование, которое идеально подходит для резки металлических и других материалов. Он обеспечивает высокую точность и производительность при выполнении различных видов работ.
Преимущества товара
- Высокая производительность
- Надежность и долговечность
- Точная и чистая резка
- Простота в использовании
- Гарантированное качество от производителя
Особенности товара
- Мощность: 3 кВт
- Диаметр пильного диска: 250 мм
- Скорость вращения пильного диска: 2800 об/мин
- Размеры стола: 500x500 мм
- Угол наклона стола: 0-45 градусов
Назначение и сферы применения
Ножовочный отрезной станок 8725АМ идеально подходит для производства, строительства, ремонта и других отраслей, где требуется высокая точность и качество резки материалов. Он позволит ускорить процессы обработки и повысить эффективность работы.
Отрезной ножовочный станок 8725АМ предназначен для отрезки профильного и круглого материала из цветных металлов, стали, чугуна. Рез выполняется машинным ножовочным полотном для металла. Угол реза - 90° к оси заготовки, а также острый угол до 45°С. Отрезной ножовочный станок 8725АМ применяется в серийном и индивидуальном производстве.
Особенности 8725ам
- Климатическое исполнение по ГОСТ 15150-69-УХЛ4.
- Тиски снабжены специальным кронштейном для закрепления заготовок.
- Приведение пильной рамы в движение осуществляется от отдельного электродвигателя через кривошипный механизм. Шкивы провода сделаны двухступенчатыми, чтобы число двойных ходов могло изменяться.
- Подъем и опускание пильной рамы, подача ножовочного полотна при резке, подъем пильной рамы при обратном ходе осуществляется при помощи гидропривода. Возвращение пильной рамы в верхнее положение по окончании резки происходит автоматически.
- На ножовочное полотно в процессе резки подается охлаждающая жидкость.
- Класс точности станка – Н по ГОСТ 8-82Е.
Основные параметры и размеры
| Размеры применяемого ножовочного полотна, мм | 500х40х2 |
| Наибольший размер устанавливаемой заготовки при резке под углом 90о, мм | |
| Круглый Прямоугольный | 250 250*250 |
| *наибольший размер устанавливаемой заготовки при резке под углом 45о, мм | |
| *Круглый *Прямоугольный | 140 140*250 |
| Наибольшая длина разрезаемого материала по упору, мм: | 350 |
| Расстояние от основания станка до опорной поверхности заготовки, мм | 450 |
| Межцентровое расстояние ножовочного полотна, мм | 500 |
| Наибольшая ширина пропила, мм | 3.5 |
| Число двойных ходов пильной рамы в минуту | 91 |
| Длина хода пильной рамы, мм | 152 |
| Габаритные размеры станка, мм: | |
| Длина | 1690 |
| Ширина(без упора) | 700 |
| Высота | 900 |
| Занимаемая площадь, м 2 | 1.2 |
| Масса станка, кг | 700 |
Техническая характеристика гидрооборудования
* Доп. опция. При установке тисков комбинированных за доп. плату.
| Насос охлаждения: | |
| Производительность, л/с | 0.37 |
| Охлаждающая жидкость | 6-10% р-р эмульсола |
| Количество заливаемой охлаждающей жидкости, л | 20 |
| Насос гидрооборудования: | |
| Тип | Поршневой |
| Производительность (расчетная), см3 | |
| Поршень подачи Поршень подъема режущего инструмента при холостом ходе | 6,7-16,7 10-25,2 |
| Давление в системе, мпа | 1,0…2,5 |
| Рабочая жидкость Масло «Индустриальное И20А» ГОСТ 20799-88 | |
| Количество заливаемой рабочей жидкости, л. | 10 |
Комплект поставки
| Обозначение | Наименование | Кол-во | Примечание |
| 8725ам.00.000 | Станок в сборе | 1 шт. | Согласно ТЗ |
| Входит в комплект и стоимость станка | |||
| 2800-0053 | Полотно ножовочное для металла ГОСТ 6645-86 | 1 шт. | Установлено на станке |
| 8725ам.44.000 | Тиски комбинированные | 1 шт. | |
| А-1400 | Ремень клиновый ГОСТ 1284.1-89 – 1284.3-89 | 2 шт. | |
| Документация | |||
| 8725ам.00.001рэ | Руководство по эксплуатации | 1 шт. | Ящик №1 |
| 8725ам.00.001рэ1 | Руководство по электрооборудованию | 1 шт. | |
| 8725ам.00.001пс | Технический паспорт станка | 1 шт. | |
| 8725ам.00.001ач | Альбом чертежей изнашиваемых деталей | 1 шт. | |
