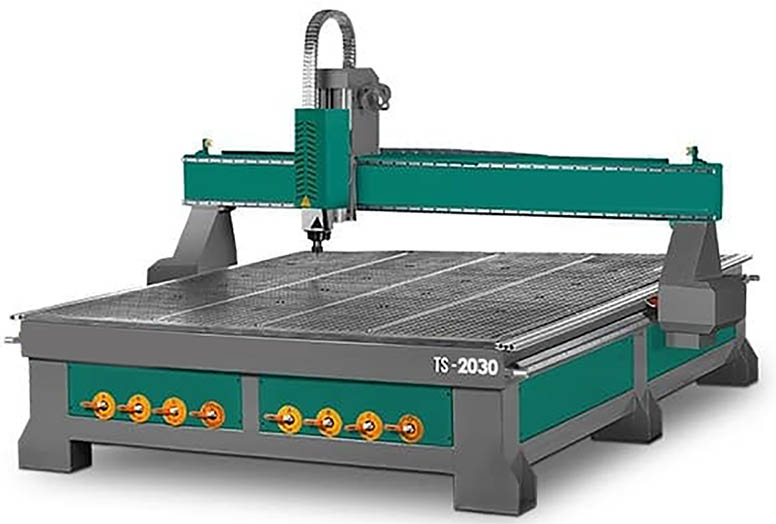

Фрезерный станок с ЧПУ TS 2030 АТС Шпиндель (воздушное охлаждение) 9 кВт
Артикул: topTS 2030 ATC
Фрезерный станок с ЧПУ TS 2030 АТС Шпиндель 9 кВт
Преимущества фрезерного станка с чпу ts 2030 атс:
- Высокая точность обработки
- Быстрая установка и настройка
- Надежность и долговечность
- Широкий функционал
Особенности фрезерного станка:
- Шпиндель мощностью 9 кВт
- Рабочая область 2000x3000 мм
- Автоматическая смена инструмента
- Высокая скорость обработки
Назначение:
Фрезерный станок с ЧПУ TS 2030 АТС предназначен для точной и быстрой обработки деталей из различных материалов.
Сферы применения:
Промышленное производство, машиностроение, деревообработка, рекламное производство.
Закажите фрезерный станок с чпу ts 2030 атс уже сегодня и повысьте эффективность вашего производства!
Фрезерный станок с ЧПУ Предназначены для высокоскоростной обработки:
дерева, ДСП, МДФ, фанеры, полистирола, искусственного камня, акрилового стекла и оргстекла, модельного пластика. Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации. За счет отсутствия вибрации высокая точность обработки.
При помощи фрезерного оборудования можно производить:
- декоративную фрезеровку мебельных фасадов;
- гравировальные работы по дереву;
- вырезание корпусных элементов мебели;
- лестницы любой степени сложности: от простейших, до украшенных резными балясинами;
- двери, декорированные сложным орнаментом;
- различные интерьерные элементы;
- предметы быта (хлебницы, разделочные доски и т.д.);
- создавать барельефы;
- выполнять объемную резьбу, фигурную резку букв, логотипов, сувенирной продукции.
В станках данной серии реализована система автоматической смены инструмента, что позволяет осуществлять обработку деталей в автоматическом режиме без участия оператора.
Благодаря автоматизации технологического процесса достигается повышение производительности и снижение брака.
Станки этой линейки оснащены сервомоторами YASKAWA (Япония).
Их применение позволяет значительно повысить точность и скорость обработки.
ОПИСАНИЕ УЗЛОВ:
 |

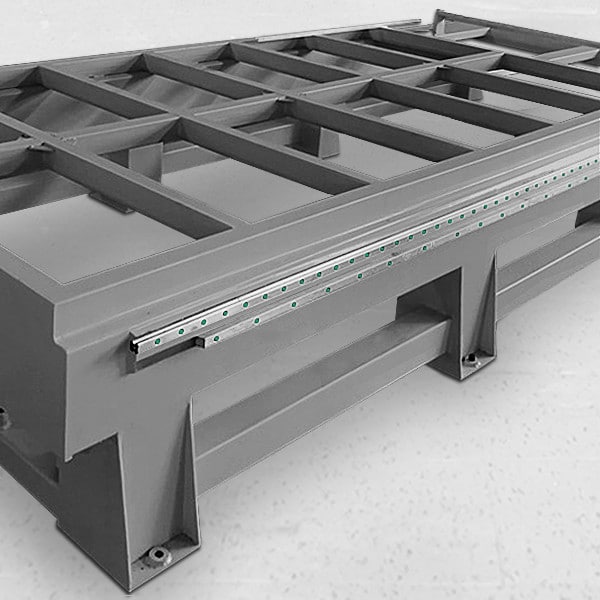

Cварная жесткая станина. Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную обработку отжигом, обеспечивают высокую жесткость конструкции. |
 |

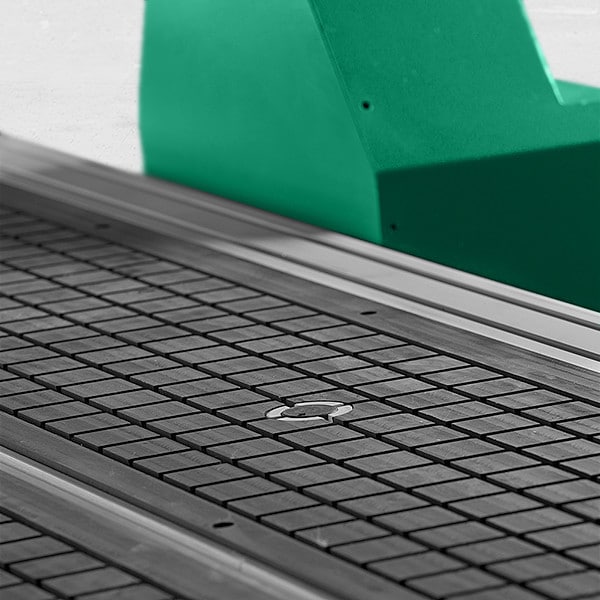

Вакуумный стол. Вакуумный стол позволяет быстро и неподвижно установить заготовку на рабочий стол за счет 2-х мощных вакуумных станций по 5,5 кВт. |
 |

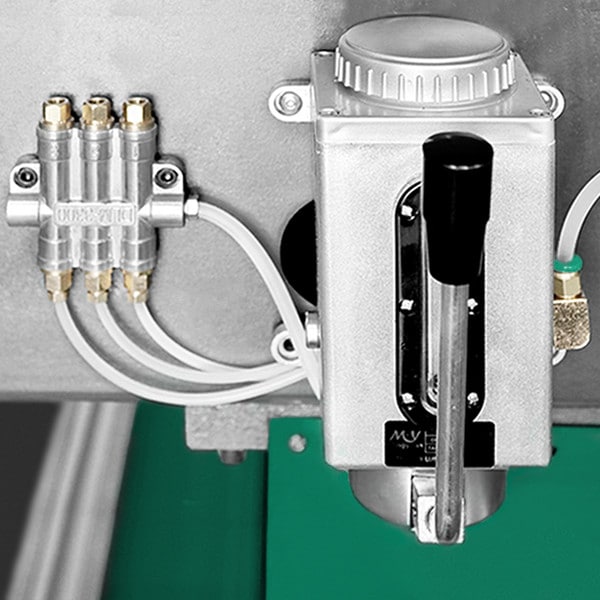

Система смазки. Централизованная система смазки позволяет обеспечить необходимую смазку направляющих по осям перемещения X, Y, Z, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве. |
 |

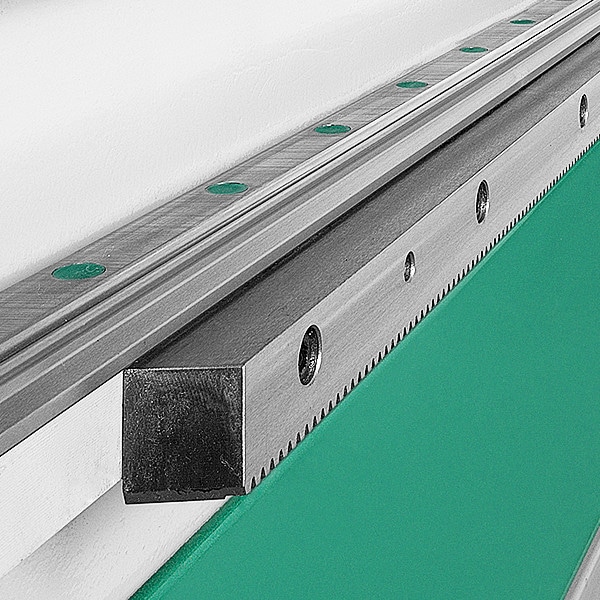

Высокоточные направляющие. Круглые линейные направляющие повышенной твердости, обеспечивают высокую точность перемещения по осям X, Y и Z. |
 |

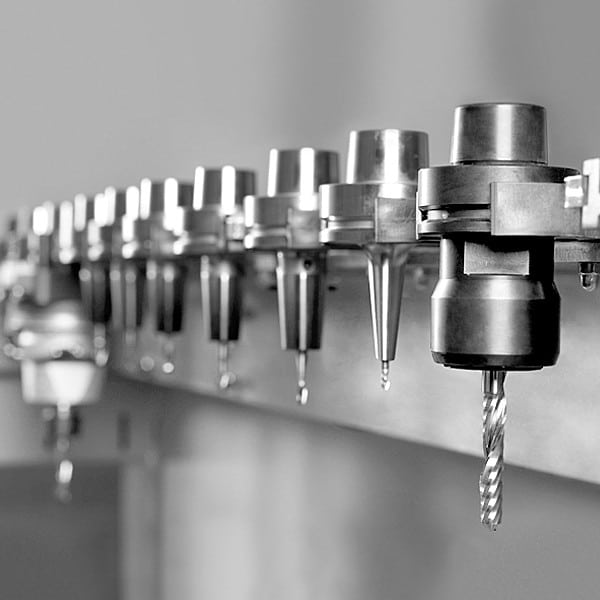

Линейный магазин. Линейный магазин автоматической смены инструмента на 8 патронов. Повышает скорость обработки, отсутствие человеческого фактора, за счет чего повышается производительность станка в разы без потери точностных параметров. |
 |

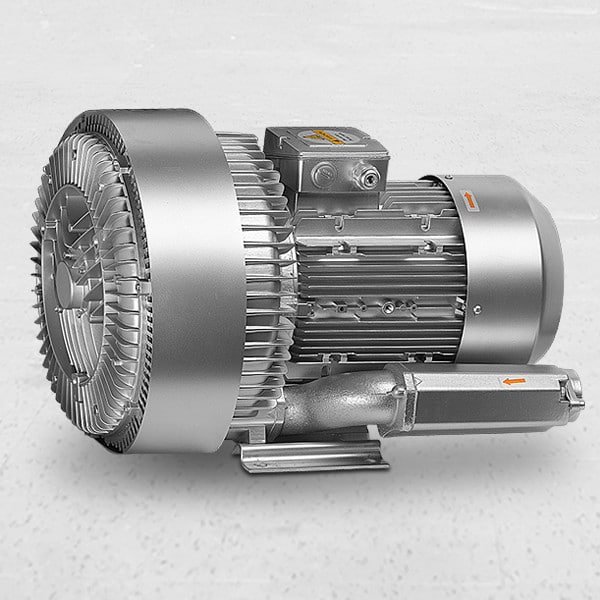

Двухконтурный Вакуумный насос. Двухконтурный вакуумный насос 5,5 кВт (2 шт.) обеспечивает надежную фиксацию деталей, быстроту замены заготовок и долгий срок службы рабочего стола. |
 |

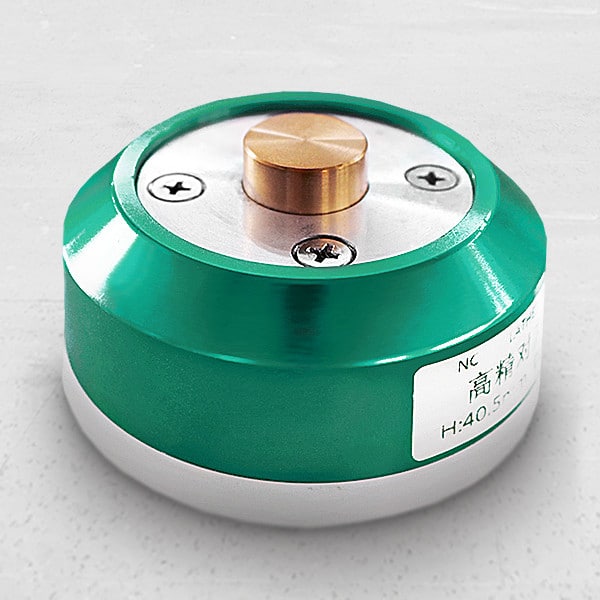

Датчик измерения. Датчик измерения длины инструмента и высоты заготовки Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. |
 |

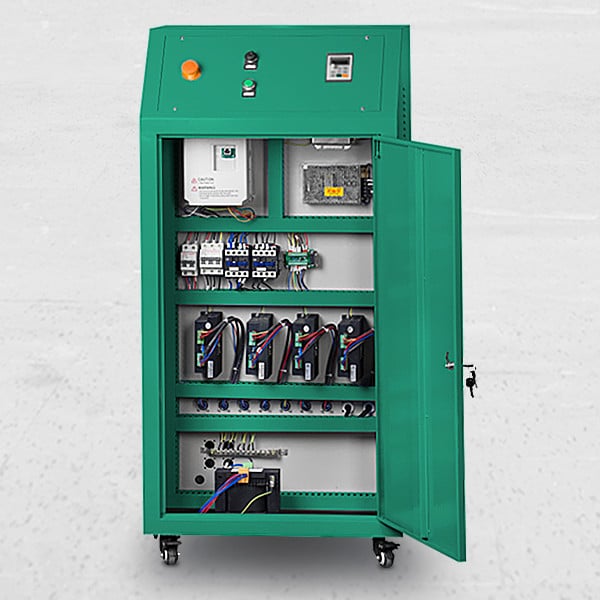

Электрошкаф. Отдельно стоящий электрошкаф. Электронный блок управления с комплектующими ведущих мировых производителей скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. |
 |

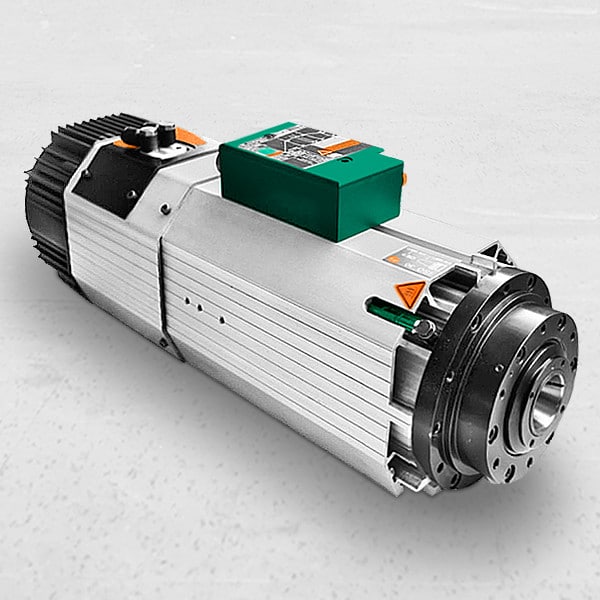

Высокоскоростной шпиндель. Высокоскоростной шпиндель за счет высокой частоты вращения до 18 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Шпиндель охлаждается за счет водяного насоса. |
 |

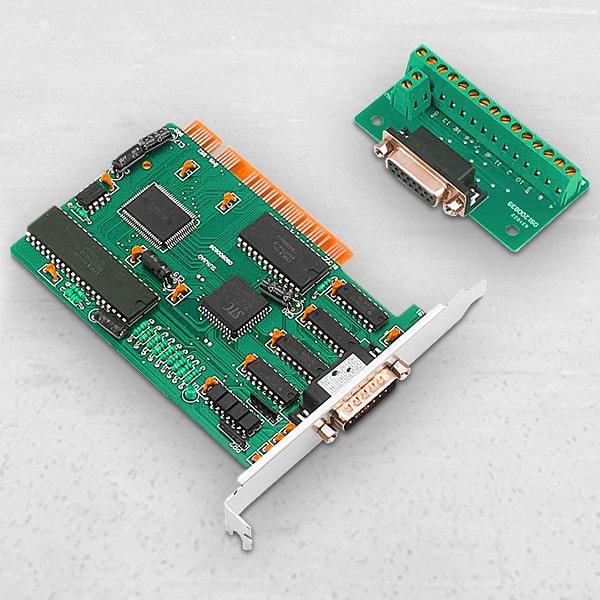

Система управления. Система управления Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка. |
 |

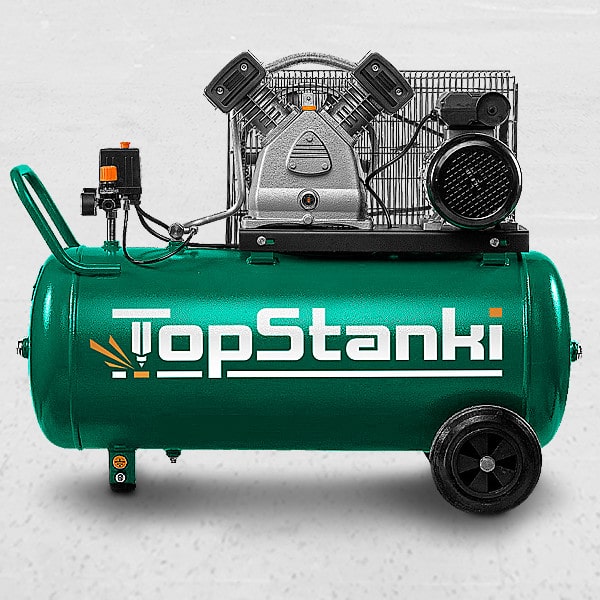

Компрессор. В комплектацию станка входит поршневой компрессор мощностью 3 кВт и ресивером на 50 литров. Компрессор необходим для автоматической системы инструмента. |
Технические характеристики
| Рабочая зона x, y | 2100х3000 мм |
| Высота по z | 300 мм |
| Направляющие x, y, z | Линейные квадратного типа |
| Механизм привода x, y | Косозубая передача шестерня-рейка |
| Механизм привода z | Шарико-винтовая передача |
| Тип приводов x, y, z | Гибридные серводвигатели |
| Шпиндель | 9 кВт (HQD) |
| Способы охлаждения шпинделя | Водяной |
| Магазин для инструмента | Линейныё тип 8 мест |
| Частота вращения шпинделя | до 24000 об/мин |
| Скорость позиционирования | до 10 м/мин |
| Макс. скорость перемещения (холостой ход) | до 25 м/мин |
| Система управления | NC Studio/ |
| Команды управляющих программ | G code |
| Программное обеспечение | Type3 |
| Вакуумный насос | 2 шт (5,5 кВт) |
| Система смазки | Централизованная |
| Напряжение питания | 380V/220V |
| Габариты станка | 4050х3200х1900 мм |
| Масса станка | 2200 кг |
| Срок гарантийного обслуживания | 12 месяцев |
Комплектация
| Станок ts 2030 – механическая часть | 1 шт. |
| Шпиндель 9 квт | 1 шт. |
| Воздушный насос для охлаждения шпинделя | 1 шт. |
| Электронный датчик измерения длины инструмента и высоты заготовки | 1 шт. |
| Шкаф электронного управления | 1 шт. |
| Компрессор 50 л | 1 шт. |
| Аспирационная установка 3 квт | 1 шт. |
| Вакуумная станция 5,5 квт | 2 шт. |
| Комплект соединительных кабелей: data cable, power cable, etc. | 1 комп. |
| Программное обеспечение nc-studio | 1 комп. |
| Патрон | 8 шт. |
| Начальный комплект фрез | 1 комп. |
| Цанги: | 1 комп. |
| Набор приспособлений для прижима заготовки | 1 комп. |
| Зип | 1 комп. |
Фрезерной станок с чпу. Шпиндель, кВт 9 воздушным 24000rpm. Инвертор Delta 11kw. Программное обеспечение Type3. Система управления: Lambda. Leadshine Гибридные Серво моторы 1103 & Драйвер. X Y с редуктром, Z мотор с тормоз и прямая передача. Пылесос 3кВт. Компрессор 3.0 кВт. Смена инструмента 8 позиций. калибратор для инструмента. Электрическая смазка.
