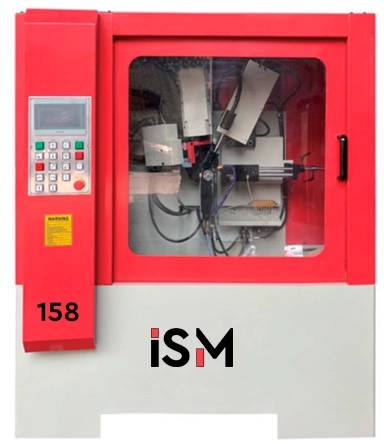

Автоматический заточной станок для дисковых пил ISM 158

4.7 (голосов 763)

Артикул: pri3524

Производитель: ISM

Описание
Отзывы
Оплата и доставка

Заточной станок ISM-158 предназначен для заточки передней и задней грани зуба твердосплавных дисковых пил, используемых на любом деревообрабатывающем , мебельном и металлообрабатывающих производствах. Подходит для заточки распространенных форм зубьев : попеременноскошенная , трапеция-прямой, трапеция-фаска и другие

ТИПЫ ЗАТАЧИВАЕМОГО ИНСТРУМЕНТА:

СХЕМА ОБРАБОТКИ:

Заточка передней грани	Заточка задней грани

ПРЕИМУЩЕСТВА

массивная виброустойчивая станина
закрытая кабина
3 подвижных оси
угловые настройки и форма зуба задаются с ПУ
заточка задней грани зуба трапеция/прямой за 1 проход
наличие измерительных лимбов
автоматический режим заточки
плавная регулировка скорости толкателя зуба
подача охлаждающей жидкости

Конструктивные особенности ISM ISM 158

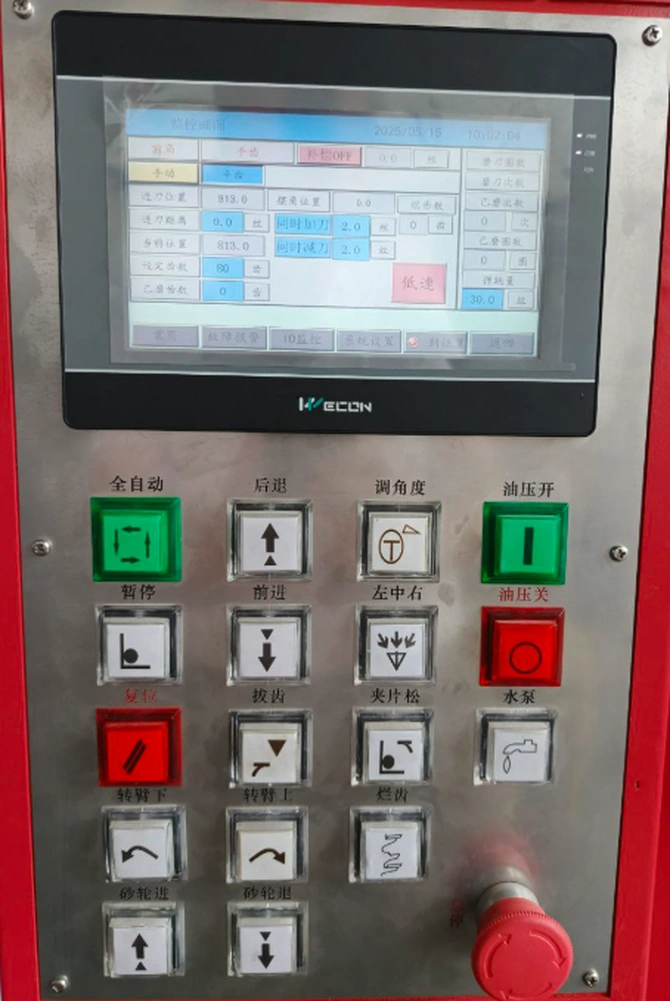

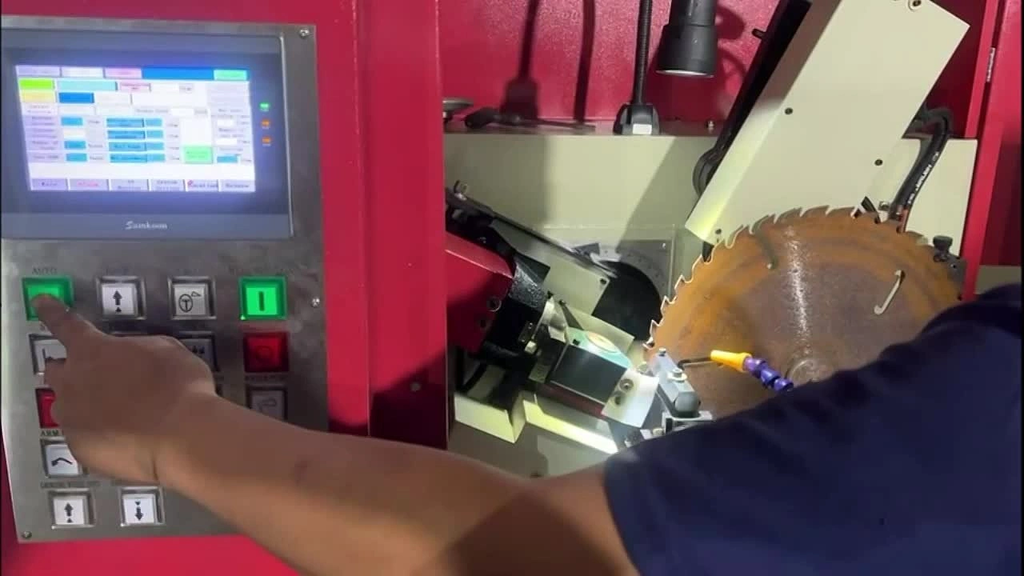

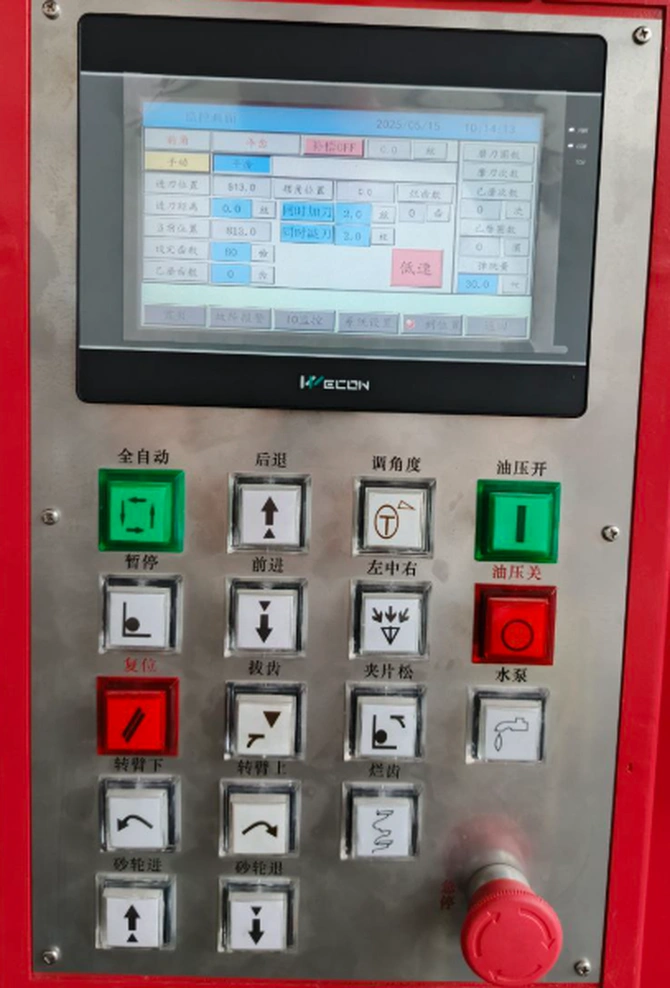

	ПАНЕЛЬ УПРАВЛЕНИЯ Энергоемкая и интуитивно-понятная панель управления с 10 дюймовым экраном. С панели управления задаются угловые параметры затачиваемой пилы, кол-во зубьев, форма зубьев, величина съема

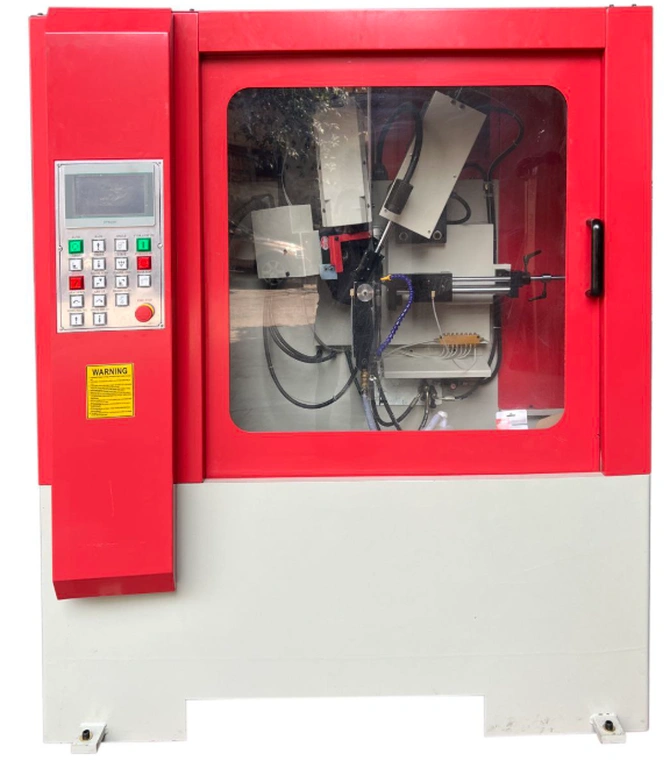

	СТАНИНА и КАБИНА Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки. Станок поставляется с полностью закрытой кабиной, которая полностью препятствует разбрызгиванию охлаждающей жидкости

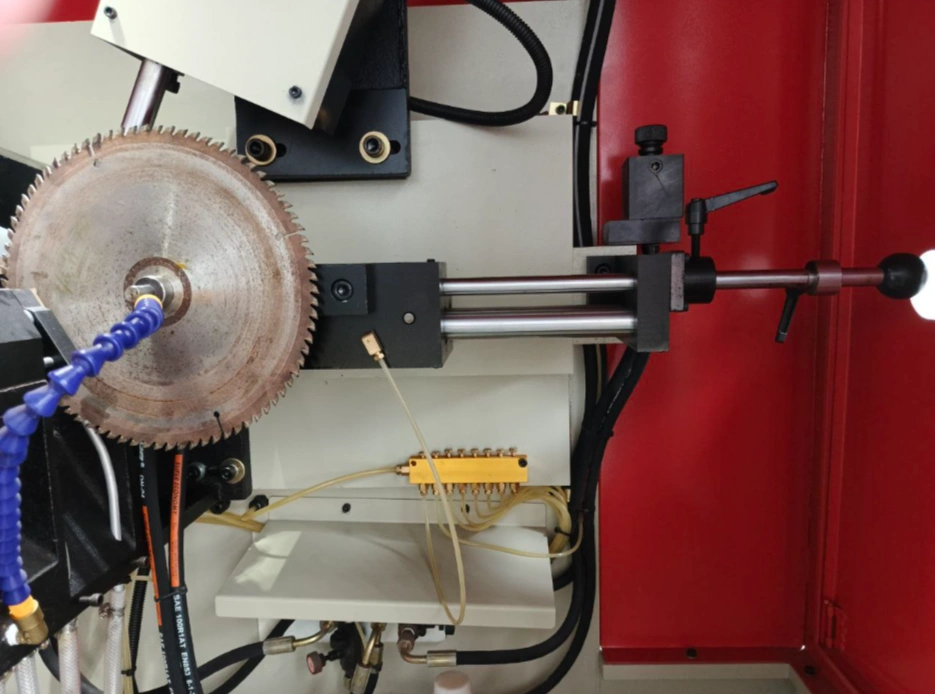

	НАПРАВЛЯЮЩАЯ ДИСКОВОЙ ПИЛЫ Дисковая пила устанавливается на держатель, который находится на подвижной цилиндрической направляющей. Ход направляющей позволяет устанавливать пилы диаметром до 800 мм (до 1000 мм опционально). Дополнительный фиксатор препятствует смещению направляющей во время процесса заточки

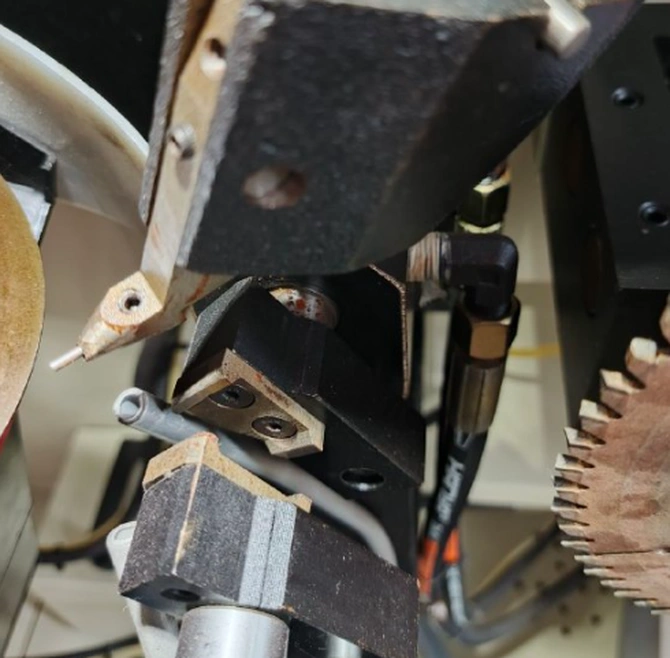

	БОКОВОЙ ПРИЖИМ ПИЛЫ Корпус пилы фиксируется боковым гидравлическим прижимом, препятствующим появлению дополнительных вибраций пилы. Настройка прижима на толщину корпуса дисковой пилы осуществляется вручную по шкале

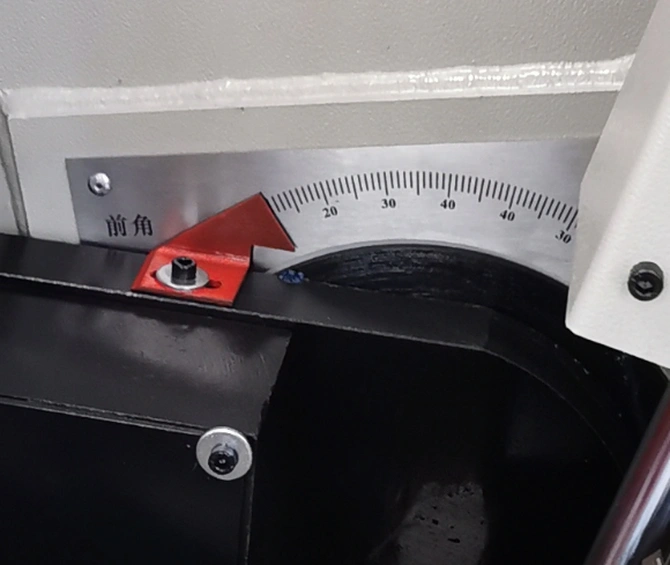

	ШКАЛА ПЕРЕДНЕГО И ЗАДНЕГО УГЛА Угол заточки задается на панели управления. Угловая шкала позволяет визуально , с высокой точностью, установить необходимый передний и задний угол
	РЕГУЛИРОВКА ХОДА ТОЛКАТЕЛЯ ПИЛЫ Регулировка хода толкателя осуществляется маховиком

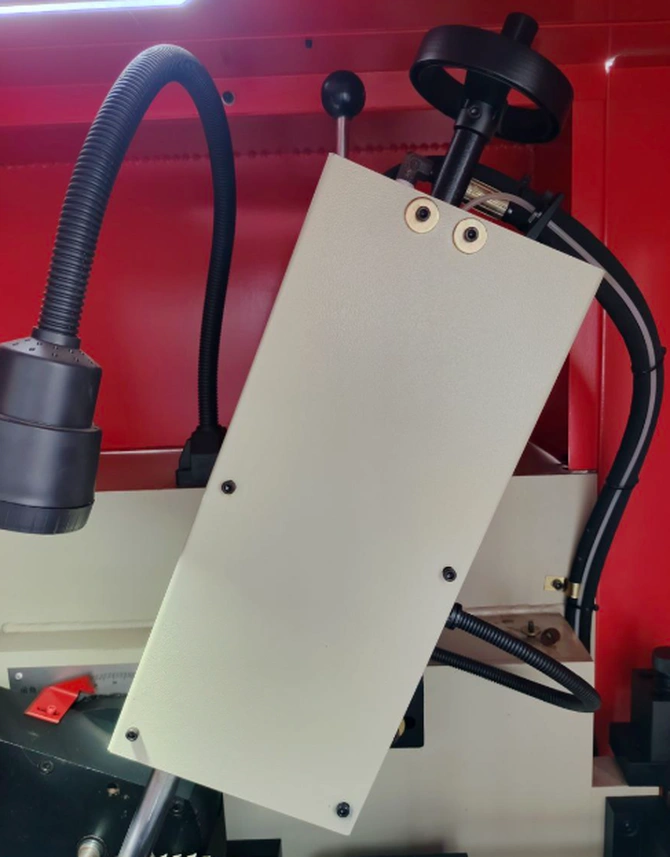

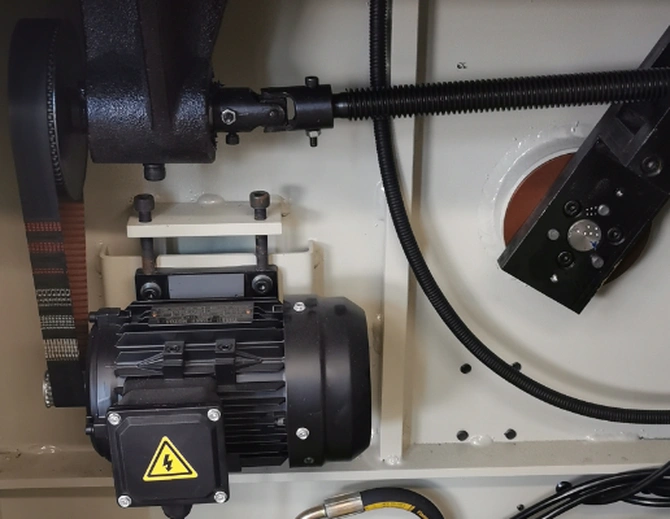

	ПРИВОД ЗАТОЧНОЙ ГОЛОВЫ Заточная голова выставляется на угол заточки от электродвигателя за счет надежной ШВП
	ПОВОРОТ ЗАТОЧНОЙ ГОЛОВЫ Автоматический поворот заточного круга необходим при заточке попеременно- скошенной формы зуба. Угол заточки визуально контролируется высокоточным лимбом
	СЕРВОДВИГАТЕЛЬ ПОВОРОТА ЗАТОЧНОГО КРУГА Поворот шлифовального круга лево/право осуществляется серводвигателем. Заточка трапецивидного зуба осуществляется за 1 цикл
	НАСТРОЙКА ВЕЛИЧИНЫ СЪЕМА Настройка величины съема шлифования задается в программе с ЖК дисплея

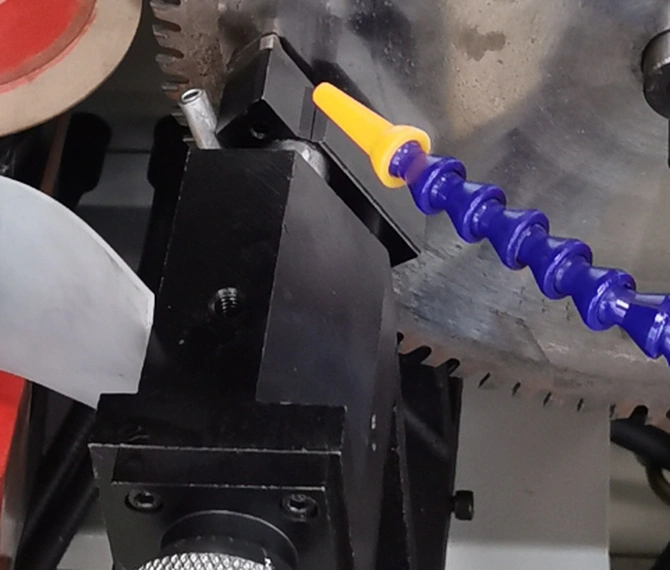

	СИСТЕМА ПОДАЧИ СОЖ Во время заточки охлаждающая жидкость подаётся из двух каналов, обеспечивая полное попадание жидкости в зону шлифования

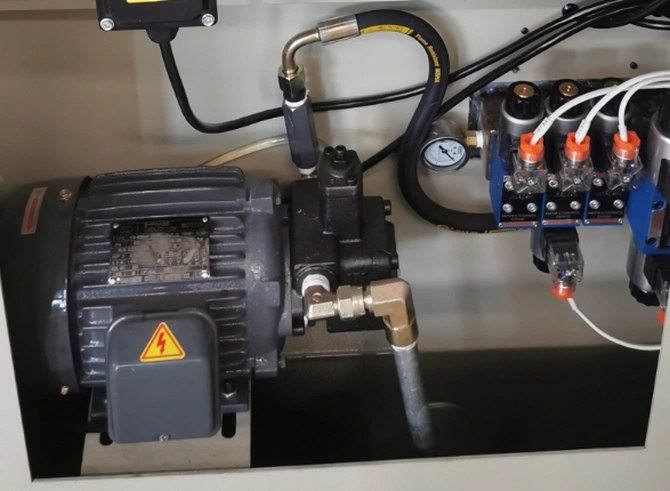

	ГИДРАВЛИЧЕСКАЯ СИСТЕМА ТОЛКАТЕЛЯ ЗУБА Толкатель зуба пилы приводится в движение гидравлической системой. Такая система обеспечивает максимально-плавный ход толкателя , подводя равномерно каждый зуб пилы к шлифовальному кругу несмотря на разношаговость

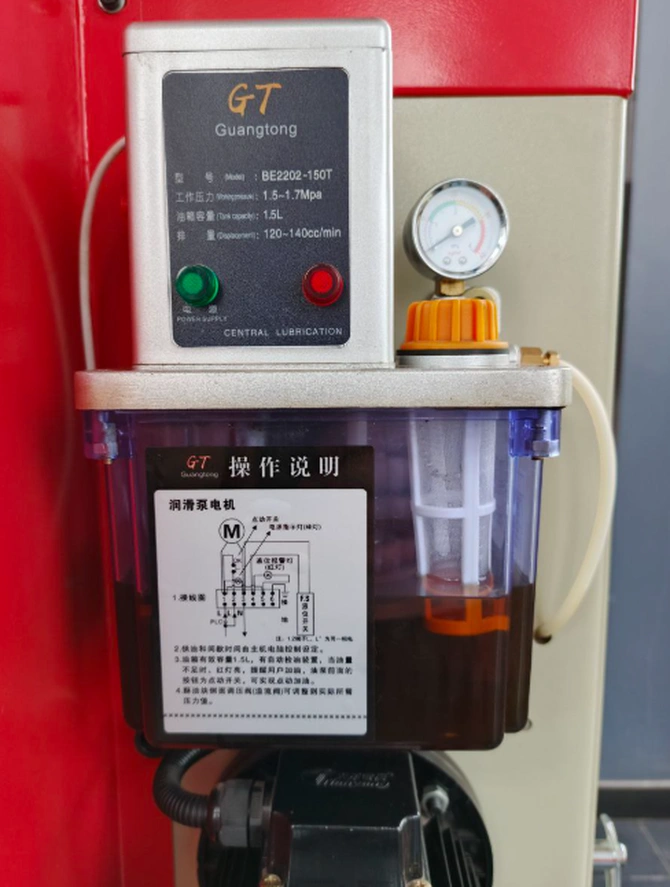

	АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Станок оснащен автоматическим лубрикатором системы смазки направляющих

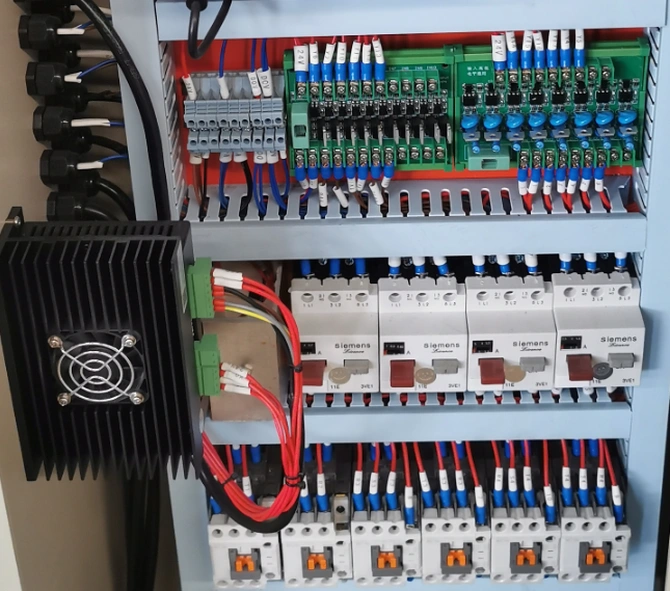

	ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ Станок оснащен надежными электрокомпонентами, которые рассчитаны на длительный срок эксплуатации станка

Технические характеристики станка ISM ISM 158

Общие характеристики
Наружный диаметр затачиваемых пил, мм	100 - 800 (1000*)
Толщина затачиваемых пил, мм	до 8
Размер заточного круга, мм	125 х 32
Ход шлифовального круга, мм	0 - 25
Скорость шлифования, мм/с	0.5 - 6
Посадочный диаметр дисковой пилы, мм	10 - 220
Производительность, зуб/мин	до 20
Производительность гидросистемы, л/мин	25
Емкость для СОЖ, л	85
Давление в системе, МПа	4
Параметры обработки
Шаг зубьев, мм	7 - 100 (120*)
Передний угол заточки, °	-5..+30
Задний угол заточки, °	6 - 30
Угол фаски, °	0 - 45
Мощность узлов
Мощность (общая), кВт	2.2
Габаритные размеры
Длина, мм	1500
Ширина, мм	1300
Высота, мм	1900
Вес, кг	900
