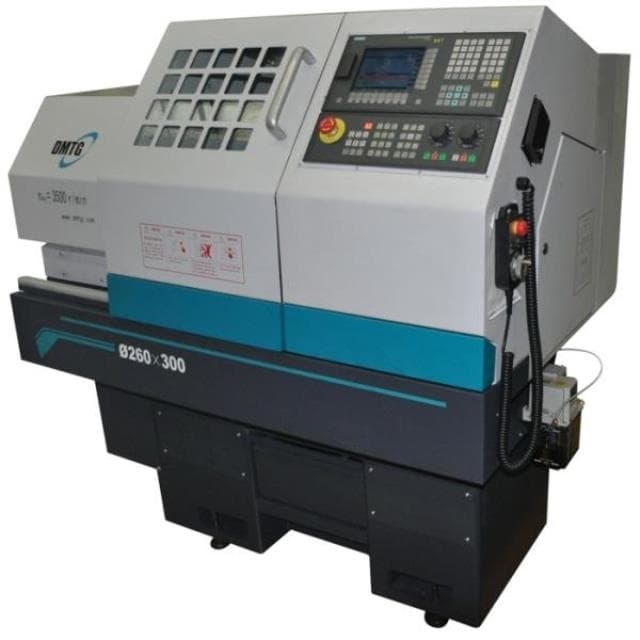

Токарный станок с ЧПУ Dmtg CKE6126
(голосов 763)
Артикул: dmtCKE6126
Преимущества токарного станка с ЧПУ Dmtg CKE6126
- Высокая точность обработки
- Увеличенная производительность
- Простота использования благодаря ЧПУ
- Надежность и долговечность
Особенности токарного станка с ЧПУ Dmtg CKE6126
- Мощный двигатель для обработки различных материалов
- Широкий диапазон скоростей вращения
- Интегрированная система ЧПУ для точной настройки
- Компактный дизайн для экономии места в цехе
Назначение токарного станка с ЧПУ Dmtg CKE6126
Токарный станок с ЧПУ Dmtg CKE6126 предназначен для точной обработки деталей из металла, пластика и других материалов. Он идеально подходит для производства промышленных запчастей, инструментов и других изделий, требующих высокой точности и качества.
Сферы применения токарного станка с ЧПУ Dmtg CKE6126
- Машиностроение
- Авиационная промышленность
- Автомобильное производство
- Электроника
Станок токарно-винторезный DMTG CKE6126 с ЧПУ Siemens 808D предназначен для токарной обработки в один или несколько проходов в автоматическом цикле наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая нарезание резьбы.
Преимущества Dmtg CKE6126
- Высокоскоростной экономичный токарный станок с ЧПУ для мелкосерийного изготовления деталей повышенной точности.
- Предназначен для обработки цилиндрических, конических и сферических поверхностей, торцов, канавок и фасок, нарезания различных видов цилиндрических и конических резьб.
- Инновационная система ЧПУ Siemens 808D (опция: Fanuc 0i-mate TD / Siemens 828D / Fanuc 0i TD)
- Асинхронный двигатель шпинделя 5,5 кВт, управляемый частотным преобразователем Delta electronics (Тайвань).
- Высокоскоростной шпиндель (3500 об/мин) отлично подходит для изготовления небольших деталей и деталей из цветных металлов.
- Двойная передняя опора шпинделя на прецизионные радиально-упорные подшипники.
- Высококачественные линейные направляющие по всем осям обеспечивают быстрое и точное перемещение суппорта станка.
- Сервоприводы 7 Нм по всем осям.
- Быстрые установочные перемещения станка со скоростью 20 000 мм/мин.
- 4-позиционный электромеханический сменщик инструмента.
- Механический 3-кулачковый токарный патрон 165 мм (опция: гидравлический 3-кулачковый патрон Auto Strong (Тайвань)).
- Жесткая задняя бабка легко перемещается и быстро фиксируется (опция).
- Высокая жесткость и прочность станины сложной формы из высококачественного чугуна.
- Высокоточные шариковые винты диаметром 25 мм (ось Х) и 28 мм (ось Z) и жесткие прецизионные подшипники обеспечивают точное позиционирование станка.
- Эргономичная конструкция станка с полностью закрытой рабочей зоной обеспечивает полную безопасность и удобство работы оператора станка.
- Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
- Система подачи СОЖ с баком емкостью 20 литров.
- Автоматическая импульсная система смазки направляющих и ходовых винтов.
 | Передняя бабка |
 | Направляющие суппорта |
 | Направляющие станины |
 | Сменщик инструмента |
 | Жесткая конструкция, прецизионные подшипники |
 | Быстрый ход 20 000 мм/мин и высокая точность, высококачественные ШВП и линейные направляющие |
 | Жесткая станина, высококачественные ШВП и линейные направляющие, быстрый ход 20 000 мм/мин |
 | Жесткий 4-позиционный автоматический сменщик инструмента |
Технические характеристики Dmtg CKE6126
| Электропитание | |
| Общая потребляемая мощность | 12 кВт 380 В ~50 Гц |
| Мощность двигателя шпинделя | 5 кВт |
| Система управления | |
| Система ЧПУ | Siemens 808D |
| Опциональные системы ЧПУ | Fanuc 0i-mate TD / Siemens 828D / Fanuc 0i TD |
| Станочные данные | |
| Диаметр обработки над станиной | 260 |
| Диаметр обработки над суппортом | 140 мм |
| Максимальная длина обрабатываемой заготовки | 300 мм |
| Ширина станины | 205 мм |
| Максимальный вес обрабатываемой заготовки | 75 кг |
| Шпиндель | |
| Число оборотов шпинделя | 40 - 3500 об/мин |
| Проходное отверстие шпинделя | 40 мм |
| Фланец шпинделя | А2-5 (DIN 55026, ISO 702/I) |
| Внутренний конус шпинделя | Морзе 5 |
| Диаметр шпинделя в передней опоре | 80 мм |
| Перемещения и подачи | |
| Перемещение по оси Х | 165 мм |
| Перемещение по оси Z | 260 мм |
| Скорость рабочей подачи по оси Х | 2000 мм/мин |
| Скорость рабочей подачи по оси Z | 4000 мм/мин |
| Скорость быстрого хода по оси Х | 20 000 мм/мин |
| Скорость быстрого хода по оси Z | 20 000 мм/мин |
| Диаметр / шаг ШВП по оси Х | 25 / 10 мм |
| Диаметр / шаг ШВП по оси Z | 28 / 10 мм |
| Точность | |
| Повторяемость | ± 0,007 мм |
| Позиционирование | ± 0,004 мм |
| Сменщик инструмента | |
| Тип сменщика инструмента | электромеханический |
| Количество инструмента | 4 |
| Максимальная высота державки резца | 16 мм |
| Время смены инструмента | 2,1 с |
| Точность позиционирования сменщика инструмента | 0,008 мм |
| Задняя бабка (опция) | |
| Конус пиноли задней бабки | МК3 |
| Диаметр пиноли задней бабки | 42 мм |
| Ход пиноли задней бабки | 110 мм |
| Габаритные размеры | |
| Емкость бака СОЖ | 20 литров |
| Габаритные размеры (Д х Ш х В) | 1545 x 1180 x 1450 мм |
| Масса станка | 900 кг |
Комплект поставки Dmtg CKE6126
- Механический 3-кулачковый токарный патрон Ø165 мм
- 4-позиционный электромеханический сменщик инструмента
Опции Dmtg CKE6126
- Система ЧПУ Fanuc 0i-mate TD
- Механическая задняя бабка
- Сервопривод шпинделя
- 6-позиционный электромеханический сменщик инструмента
- Гидравлический 3-кулачковый патрон Auto Strong (Тайвань) Ø165 мм без отверстия
- Гидравлический 3-кулачковый патрон Auto Strong (Тайвань) Ø165 мм с отверстием
- Гидравлическая станция
- Подшипники шпинделя NSK (Япония).
- Кондиционер электрошкафа
