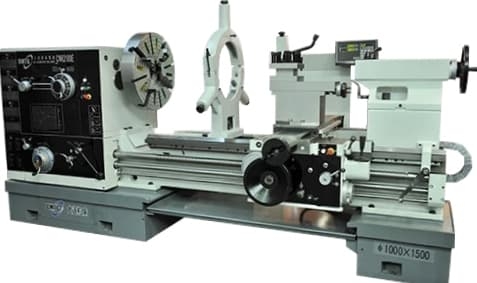

Токарный станок Dmtg CW62100E/5000
(голосов 763)
Артикул: dmtCW62100E5000
Токарный станок Dmtg CW62100E/5000 - это надежное и высокоточное оборудование, которое идеально подходит для обработки различных металлических деталей. Он отличается высокой производительностью, точностью и надежностью в работе.
Преимущества товара
- Мощный двигатель обеспечивает высокую производительность и эффективность работы.
- Высокая точность обработки деталей благодаря прочной и надежной конструкции станка.
- Простое управление и настройка, что делает работу с оборудованием удобной и эффективной.
- Долгий срок службы и надежность в эксплуатации.
Назначение и сферы применения
Токарный станок Dmtg CW62100E/5000 предназначен для точной обработки металлических деталей различных размеров и форм. Он идеально подходит для производства запчастей, инструментов, а также для работы в автомобильной, машиностроительной и других отраслях промышленности.
Мощный, точный и высокопроизводительный токарный станок Dmtg CW62100E/5000 для серийного изготовления крупногабаритных деталей в различных отраслях промышленности. Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.
Особенности dmtg cw62100e/5000
- Разработан Техническим центром корпорации DMTG совместно с английской компанией COLCHESTER (основана в 1897 г., один из ведущих мировых производителей токарных станков).
- Большие возможности по обработке: проходное отверстие шпинделя Ø100 мм (опция: 130 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 2000 кг
- Редуктор подач с передаточным отношением 1/1 (подачи 0,1 - 1,52 мм/об) и 16/1 (подачи 1,6 - 24,3 мм/об). Такой диапазон подач позволяет производить на одном станке как черновое обдирочное, так и чистовое точение (до Ra 1,6).
- Возможно силовое точение со съемом до 5 мм за проход.
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония).
- Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 550 мм.
- Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
- Обработка коротких деталей большого диаметра в выемке станины.
- Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом.
- Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
- Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
- Мощный электродвигатель 11 кВт (опция: 15 кВт).
- Высокопроизводительная гидростанция с баком 35 л.
- Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс.
- Гидравлический тормоз шпинделя.
- Закаленные шлифованные шестерни передней бабки и коробки подач.
- Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).
- Привод быстрого хода суппорта со скоростью перемещений 3800 мм/мин в продольном направлении и 1900 мм/мин в поперечном направлении.
- Мощная задняя бабка с пинолью диметром 100 мм и ходом 240 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
- Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов.
- Перегрузочная муфта ходового винта.
- Система подачи СОЖ в зону резания.
- Современный аналог советского станка 16К50.
Технические характеристики cw62100e/5000
| Характеристика | Значение |
|---|---|
| Электропитание | |
| Мощность двигателя шпинделя | 11 кВт (опция: 15 кВт) |
| Станочные данные | |
| Диаметр обработки над станиной | 1000 мм |
| Диаметр обработки над суппортом | 710 мм |
| Диаметр обработки в выемке станины | 1230 мм |
| Длина выемки станины | 350 мм |
| Межцентровое расстояние | 5000 мм |
| Ширина станины | 550 мм |
| Максимальный вес обрабатываемой заготовки | 2000 кг |
| Шпиндель | |
| Число оборотов шпинделя | 7,5 - 1000 об/мин |
| Количество скоростей шпинделя | 18 вперед / 6 назад |
| Проходное отверстие шпинделя | 100 мм (опция: 130 мм) |
| Фланец шпинделя | С11 (DIN 55027, ISO 702/III) |
| Внутренний конус шпинделя | метрический 120 мм (1:20) |
| Крутящий момент шпинделя | 2400 Нм |
| Подачи и резьбы | |
| Продольная подача 1:1 (64 подачи) | 0,1 - 1,52 мм/об |
| Продольная подача 16:1 (64 подачи) | 1,6 - 24,3 мм/об |
| Поперечная подача | 1/2 от продольной подачи |
| Быстрый ход в продольном направлении | 3800 мм/мин |
| Быстрый ход в поперечном направлении | 1900 мм/мин |
| Пределы шага нарезаемых метрических резьб (52 шага) | 0,5 - 240 мм |
| Пределы шага нарезаемых дюймовых резьб (34 шага) | 28 - 1 ниток/дюйм |
| Пределы шага нарезаемых модульных резьб (53 шага) | модуль 0,5 - 120 |
| Пределы шага нарезаемых питчевых резьб (24 шага) | 28 - 1 DP |
| Резцедержатель | |
| Размер державки резца | 30 х 30 мм |
| Угол поворота верхней каретки суппорта | ± 90° |
| Ход верхней каретки суппорта | 200 мм |
| Ход поперечной каретки суппорта | 460 мм |
| Задняя бабка | |
| Конус пиноли задней бабки | МК6 |
| Диаметр пиноли задней бабки | 100 мм (опция: 125 мм) |
| Ход пиноли задней бабки | 240 мм |
| Поперечное перемещение задней бабки | ± 10 мм |
| Габаритные размеры | |
| Длина | 6040 мм |
| Ширина х высота | 1460 х 1830 мм |
| Масса станка CW62100E/5000 | 6650 кг |
Комплектация dmtg cw62100e/5000
- станок Dmtg CW62100E/5000
- 3-кулачковый токарный патрон Ø400 мм
- 4-кулачковый токарный патрон Ø630 мм
- Люнет подвижный Ø20-160 мм (для РМЦ больше 2000 мм)
- Люнет неподвижный Ø150-400 мм (для РМЦ больше 2000 мм)
- Планшайба Ø800 мм
- Поводковый патрон
- Резьбоуказатель.
- Система подачи СОЖ.
- Станочный светильник.
- Упорный центр Морзе 6.
- Защитное ограждение.
- Защитный кожух токарного патрона.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
Дополнительная оснастка
- 3-кулачковый токарный патрон Ø500 мм
- 4-кулачковый токарный патрон Ø800 мм
- Привод шпинделя 15 кВт
- Проходное отверстие шпинделя 130 мм
- Устройство цифровой индикации с оптическими линейками на две оси
- Конусная линейка
- Люнет неподвижный Ø250-600 мм
- Планшайба Ø800 мм
- Быстросменный картриджный резцедержатель
- Вращающийся упорный центр Морзе 5
- Полный защитный кожух
- Ножной тормоз
- Комплект анкерных болтов
- Комплект клиновых башмаков
