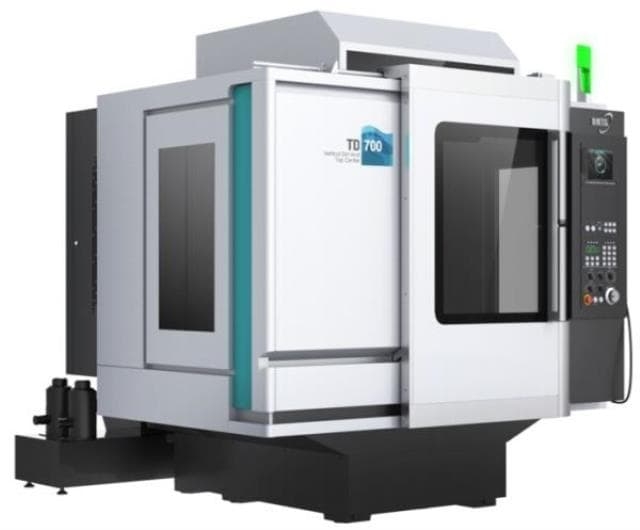

Вертикальный фрезерный обрабатывающий центр Dmtg TD700
(голосов 763)
Артикул: dmtTD700
Вертикальный фрезерный обрабатывающий центр Dmtg TD700
Stanko-Market.ru! представляет вам вертикальный фрезерный обрабатывающий центр Dmtg TD700 - надежное и мощное оборудование для производства высокоточных деталей. Этот центр сочетает в себе превосходное качество, высокую производительность и простоту в использовании.
Преимущества:
- Мощный шпиндель, обеспечивающий высокую скорость и точность обработки
- Широкий спектр функций для различных видов обработки
- Прочная конструкция и надежная работа в течение длительного времени
- Интуитивно понятное управление для операторов всех уровней квалификации
Особенности:
- Рабочий стол с возможностью вращения на 360 градусов для удобства обработки
- Система охлаждения, обеспечивающая стабильную температуру во время работы
- Автоматическая смена инструментов для повышения эффективности процесса обработки
Назначение:
Вертикальный фрезерный обрабатывающий центр Dmtg TD700 идеально подходит для производства сложных деталей, прецизионной обработки металла, изготовления пресс-форм и многих других задач, требующих высокой точности и качества.
Сферы применения:
- Автомобильная промышленность
- Авиационная промышленность
- Машиностроение
- Электроника
Приобретая вертикальный фрезерный обрабатывающий центр Dmtg TD700, вы получаете надежное оборудование, которое станет незаменимым помощником в вашем производстве. Увеличьте производительность и качество вашей продукции с помощью этого высокотехнологичного центра!
Высокоскоростной прецизионный вертикальный фрезерный обрабатывающий центр TD700 с ЧПУ для изготовления небольших плоских деталей высокой точности. Предназначен для обработки заготовок из стали, цветных металлов и сплавов в электронной, приборостроительной, аэрокосмической, медицинской промышленности, военно-промышленном комплексе, а также для изготовления небольших штампов и пресс-форм.
Преимущества dmtg td700
- Передовой станок нового поколения, разработанный с учетом последних достижений науки и техники.
- Компактная высокоинтегрированная конструкция с максимальной степенью автоматизации, высокой жесткостью и вибростойкостью. Рассчитана с помощью методов динамического анализа и конечных элементов.
- Инновационный система ЧПУ Fanuc 0i-mate MD (опция: Fanuc 0i MD / Siemens 828D / Mitsubishi M70VB) идеально подходит для управления обработкой деталей сложной формы.
- Сервопривод шпинделя Fanuc Alfa i2/20000 (опция: Fanuc Alfa i3/12000), сервоприводы по осям X/Y Fanuc Alfa iS 8/4000, по оси Z Fanuc Alfa iS 12/4000.
- Высокоскоростной магазин инструментов дискового типа на 16 инструментов (опция: на 21 инструмент) со временем смены инструмента 1,5 с.
- Сервопривод магазина инструмента и его расположение перед шпинделем обеспечивают быструю, точную и надежную смену инструмента.
- Высокоскоростной прецизионный шпиндель 20 000 об/мин (опция: 12 000 об/мин с увеличенным крутящим моментом) установлен на прецизионные подшипники NSK (Япония).
- Высокоскоростные линейные направляющие качения с максимальной скоростью перемещений 48 м/мин (опция: 60 м/мин).
- Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3.
- Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
- Основные узлы станка имеют усиленную конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
- Усиленная шпиндельная бабка с водяным охлаждением шпинделя для достижения максимального качества обработки даже при больших нагрузках.
- Функция жесткого нарезания резьбы.
- Система подачи СОЖ с баком емкостью 130 литров.
- Полностью закрытая рабочая зона с защитными устройствами.
- Автоматическая система смазки подшипников шпинделя.
- Автоматическая импульсная система смазки направляющих и ходовых винтов.
- Большеразмерные раздвижные двери с бронированным стеклом.
- Система обдува конуса шпинделя при смене инструмента.
- Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
- Пистолет для обдува рабочей зоны сжатым воздухом облегчает удаление стружки с заготовки.
- Опция: пистолет для смыва стружки из рабочей зоны с помощью СОЖ.
Технические характеристики dmtg td700
| Характеристика | Значение |
|---|---|
| Электропитание | |
| Общая потребляемая мощность | 16 кВт 380 В ~50 Гц |
| Мощность двигателя шпинделя | 3,7 / 5,5 кВт |
| Станочные данные | |
| Размер стола (д х ш) | 850 х 410 мм |
| Размер т-пазов, количество / ширина / между | 3 / 14 / 140 мм |
| Вылет оси шпинделя | 400 мм |
| Расстояние от торца шпинделя до поверхности стола | 130 - 460 мм (опция: 230 - 580 мм) |
| Максимальный вес обрабатываемой заготовки | 300 кг |
| Шпиндель | |
| Максимальное число оборотов шпинделя | 20 000 об/мин (опция: 12 000 об/мин) |
| Конец шпинделя | BT30 |
| Крутящий момент шпинделя продолжительно / 30 мин | 11,7 / 17,5 Нм (опция: 23,5 / 35 Нм) |
| Перемещения и подачи | |
| Перемещение по оси х | 700 мм |
| Перемещение по оси y | 400 мм |
| Перемещение по оси z | 330 мм |
| Скорость рабочей подачи по всем осям | 20 000 мм/мин |
| Скорость быстрого хода по осям х, y, z | 48 000 мм/мин (опция: 60 000 мм/мин) |
| Точность | |
| Повторяемость | ± 0,002 мм |
| Позиционирование | ± 0,003 мм |
| Сменщик инструмента | |
| Тип сменщика инструмента | дисковый |
| Количество инструмента | 16 (опция: 21) |
| Максимальный диаметр / длина инструмента | 80 (150) / 200 мм |
| Максимальная масса инструмента | 2 кг |
| Время смены инструмента | 1,5 с (с магазином на 21 инструмент 1,8 с) |
| Габаритные размеры | |
| Емкость бака сож | 130 литров |
| Подключение сжатого воздуха | 6 бар |
| Габаритные размеры (д х ш х в) | 2405 x 2150 x 2210 мм |
| Масса | 3050 кг |
Комплект поставки dmtg td700
- Магазин инструмента дискового типа на 16 инструментов
- Пистолет для обдува воздухом рабочей зоны.
- Радиатор электрошкафа
- Станочный светильник
Опции dmtg td700
- Система ЧПУ Fanuc 0i MD
- Система ЧПУ Siemens 828D (выгодный лизинг от "Сименс Финанс")
- Система ЧПУ Mitsubishi M70VB
- Шпиндель 12 000 об/мин повышенного крутящего момента 23,5 / 35 Нм
- Магазин инструмента дискового типа на 21 инструмент
- Увеличенная по высоте на 200 мм колонна (ось Z)
- Быстрый ход 60 000 мм/мин по осям X / Y / Z
- 4-я ось: управляемый поворотный стол Ø200 мм
- Датчик измерения инструмента Renishaw TS27R
- Датчик измерения и привязки детали Renishaw OMP 60
- Система подачи СОЖ через инструмент 20 бар
- Система подачи СОЖ через инструмент 70 бар
- Пистолет для смыва стружки
- Кондиционер электрошкафа
