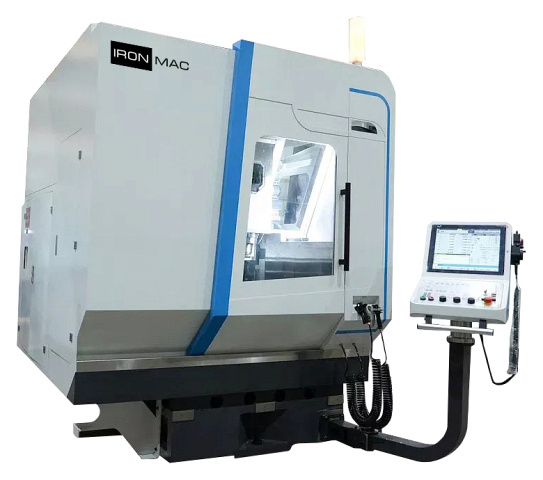

Фрезерный обрабатывающий центр IRONMAC IMU-5X 400 PRO
(голосов 763)
Артикул: kam9799696
Фрезерные обрабатывающие центры IRONMAC IMU-5X 400 PRO предназначены для высокоточной обработки* корпусных заготовок, тел вращения с 5-ти разных сторон за один установ.
* Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм).
Возможности оборудования позволяют работать с заготовками из стальных, алюминиевых, жаропрочных и нержавеющих сплавов с максимальной производительностью** фрезерования до 550 см3/мин.
** Частота вращения шпинделя на фрезерных обрабатывающих центрах IRONMAC IMU-5X 400 PRO до 20 000 об/мин при скорости подачи до 10 000 мм/мин.
Станок представляет собой фрезерный обрабатывающий центр вертикального типа*** с наклонно-поворотным столом с 2-мя опорами.
*** Вертикальные центры выполняют большое количество операций: фрезеровку, нарезку резьбы, сверление и расточку, поэтому ими можно легко заменить несколько единиц другой техники и сэкономить финансовые ресурсы предприятия.
Обрабатывающие центры отлично решают технологические задачи в области механической обработки металла корпусных деталей:
- машиностроение;
- производство инструментов и пресс-форм;
- контрактное изготовление деталей;
- пищевая промышленность;
- агротехническое машиностроение;
- оснастка для производства пластика;
- детали для аэрокосмической промышленности;
- компоненты автомобильной отрасли;
- энергетическая промышленность;
- судостроение;
- железнодорожная промышленность;
- опытное и исследовательское машиностроение.
Автомобильная промышленность
Машиностроение
Приборостроение
Авиационная промышленность
Двигателестроение
Изготовление пресс-форм и штампов высокого качества
Преимущества IRONMAC IMU-5X 400 PRO
- Обработка деталей до 550 мм
- Полноценная 5-ти осевая обработка
- Портальная конструкция. Перемещения X / Y / Z на шпинделе, поворотный стол жестко закреплен в станине на двух опорах и имеет только поворотно-наклонные движения по оси С и А.
- Прямой привод поворотно-наклонного стола
- Высокоточные линейные направляющие Schneeberger
Конструктивные особенности IRONMAC IMU-5X 400 PRO
 |

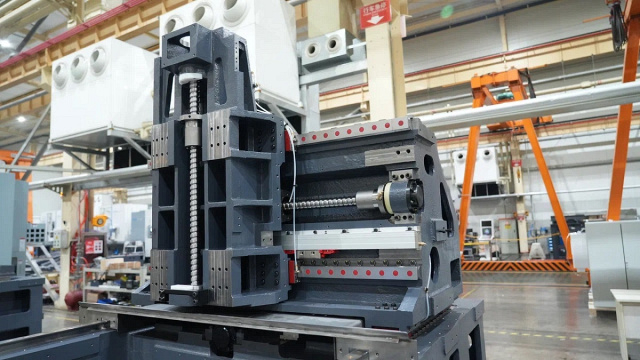

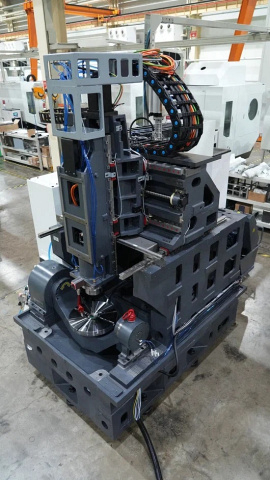

Портальная конструкция В серииIMU-5X-400PROиспользуетсяпортальная конструкция.Перемещения X, Y, Z на шпинделе, поворотный стол жестко закреплен в станине на двух опорах и имеет только поворотно-наклонные движения по оси С и А. Для достижения производительности обработки и точности контура в высокодинамичных условиях с высокой точностью, высокой производительностью и высокой эффективностью.Благодаряанализу методом конечных элементови динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции станины.Оптимизированная конструкция станины портального типа.Все основные компоненты смонтированыс большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой устойчивостью к скручиванию. |
 |

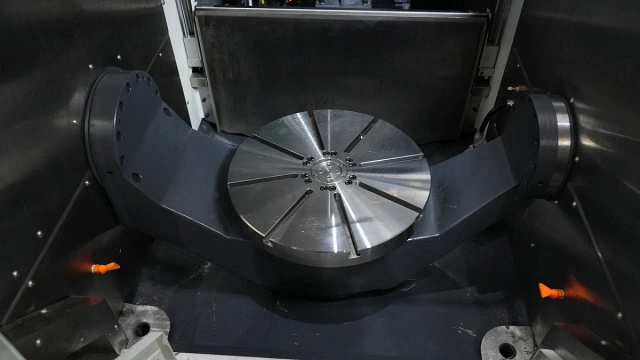

Прямой привод поворотно-наклонного стола Прямые приводы станков обладают рядом достоинств:обеспечивают стабильность угловой скорости (на него не передаются вибрации двигателя);имеют малое время разгона и торможения;низкий уровень шума;тепло от двигателя не передаётся на узел. |
 |

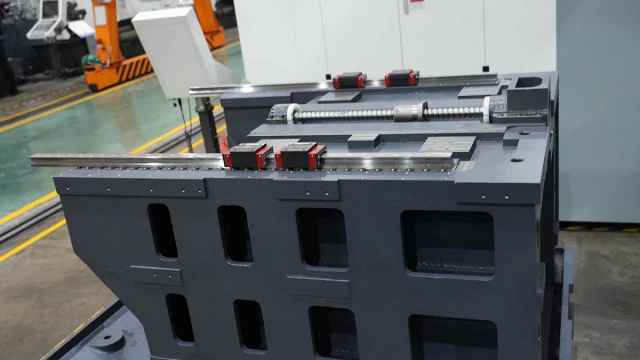

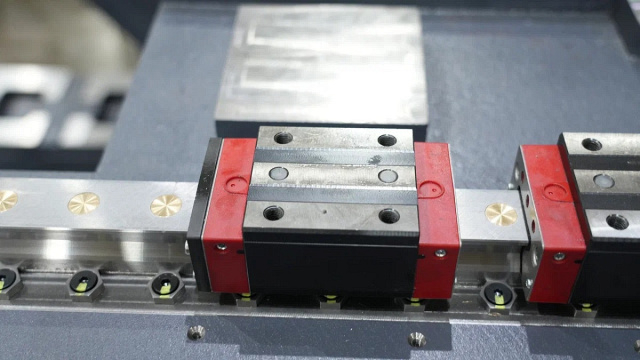

Высокоточные линейные направляющие Schneeberger |
 |
ШВП THK, Подшипники NSK/NOCHI (Япония) |
 |

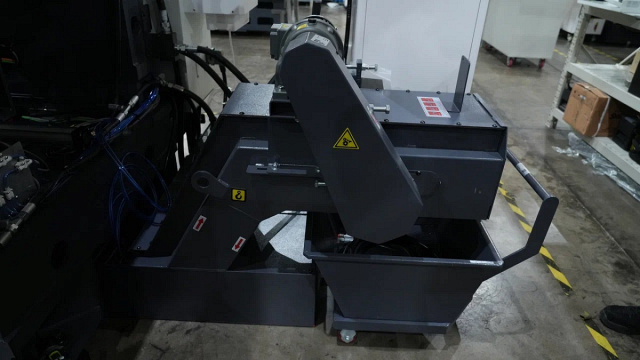

Стружкоуборочный конвейер с корзиной |
 |

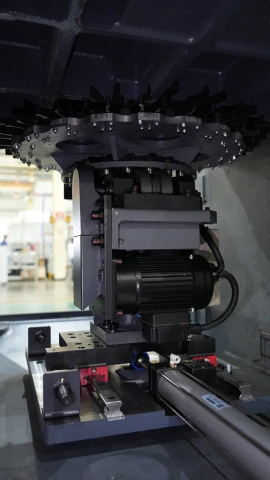

Инструментальный магазин на 20 позиций дискового типа |
 |
Водяное охлаждение |
 |

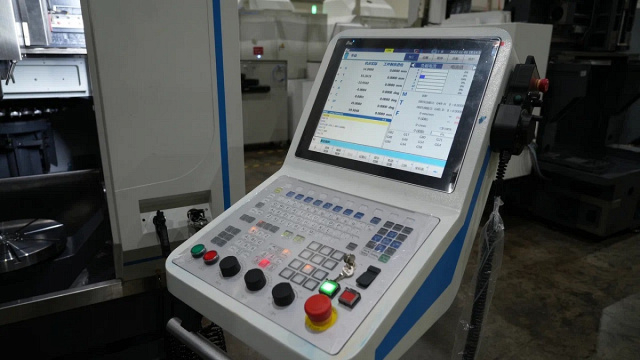

Система ЧПУ HNC848Di 5 - 32 оси управления;17-дюймовый цветной сенсорный ЖК-экран (опционально);Внешний модуль ПЛК и ввода-вывода;Поддержка NCUC, протокола шины Ethercat;5 одновременно управляемых осей;5-осевая функция RTCP;Автоматическая калибровка по 5 осям;Поддержка двухканального управления (опционально);Материал: панель из алюминиевого сплава;Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280 x 1024;Сплайн-интерполяция;Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей;Процессор: i7-5550U CORE двухъядерный 2,0 ГГц;Видеокарта: Intel HD Graphics 5500;USB: 8 USB, 4 USB 3.0 и 4 USB 2.0;Жесткий диск: 128G;Системная память: 8G, максимальное расширение до 16G;Сеть: 2 порта LAN. |
Комплектация IRONMAC IMU-5X 400 PRO
 |
Cистема ЧПУ HCNC 848Di |
 |
Инструментальный магазин |
 |
Централизованная система смазки Bijur/Hegu |
|
Конвейер для стружки ленточного типа скорзиной |
 |
Система измерения инструмента Renishaw TS27R |
 |
Система измерения инструмента BLUM Лазерного типа |
 |
Система измерения детали Zhongtu COMP40 |
 |
Система измерения детали Chotest COMP40 |
 |
Сигнальная лампа |
 |
Воздушный и водяной пистолеты |
 |
Освещение рабочей зоны и зоны инструмента |
|
Оптические линейки по осям X, Y, Z |
.png)
