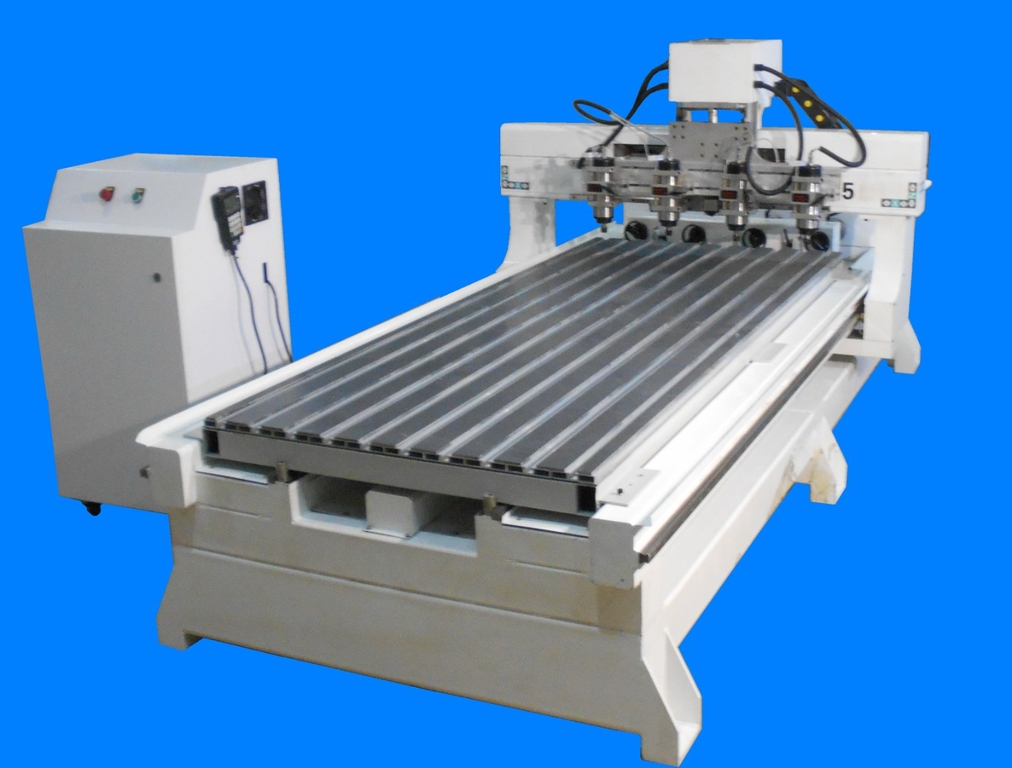

Токарно-фрезерный 4-х шпиндельный станок с ЧПУ мод. LTT-1224-4T
Артикул: ltt1664
Токарно-фрезерный 4-х шпиндельный станок с ЧПУ LTT-1224-4T — высокотехнологичное оборудование, предназначенное для одновременной обработки четырёх заготовок, что значительно повышает производительность и эффективность производства. Этот станок идеально подходит для создания сложных профилей тел вращения, таких как балясины, топорища, ножки стульев, столов, кресел, а также декоративных элементов и других изделий.
Преимущества ltt-1224-4t
- Одновременная обработка четырёх заготовок: позволяет существенно увеличить производительность и снизить время на обработку.
- Высокая точность и качество обработки: обеспечивает детальную и качественную обработку материалов с минимальными допусками.
- Универсальность: способен работать с различными типами материалов, включая древесину, МДФ, акрил, алюминий и другие композитные материалы.
- Надёжность и долговечность: прочные компоненты и качественная сборка обеспечивают длительный срок службы оборудования.
Назначение и сферы применения
Станок LTT-1224-4T предназначен для:
- Мебельного производства: изготовление фасадов, декоративных элементов и других компонентов мебели.
- Рекламной индустрии: создание вывесок, стендов, макетов и других рекламных материалов.
- Декоративного производства: выполнение резьбы, гравировки и других декоративных работ.
- Моделирования: создание прототипов и моделей для различных отраслей.
Особенности конструкции
- Четыре вертикальных шпинделя: мощностью по 2,2 кВт каждый, обеспечивают стабильную работу при высоких нагрузках.
- Частота вращения шпинделей: до 24 000 об/мин, что позволяет достигать высокой скорости обработки.
- Съёмный рабочий стол: с т-образными пазами для удобного крепления заготовок.
- Система управления: современная система ЧПУ NC Studio обеспечивает точное и быстрое выполнение программ.
- Конструкция: жёсткая стальная рама и качественные направляющие HiWin обеспечивают высокую точность и долговечность оборудования.
Токарно-фрезерный 4-х шпиндельный станок с ЧПУ LTT-1224-4T — надёжное и эффективное решение для вашего производства, обеспечивающее высокое качество обработки и широкие возможности для реализации различных проектов.
Предназначен для получения сложного профиля тел вращения (балясины, топорище, ножки стульев, столов кресел, декоративные элементы и пр.) и плоских заготовок путём одновременного фрезерования 4-х заготовок за один установ.
Применяется при производстве мебели, сувенирной продукции, элементов декора и сложных профилей.
Технические характеристики
| Наименование | Параметры |
| Количество шпинделей, шт. | 4 |
| Перемещение по оси y, мм | 2480 |
| Перемещение по оси x, мм | 330 |
| Перемещение по оси z, мм | 160 |
| Максимальный размер обрабатываемой детали , мм | 2400х200 |
| Максимальный размер обрабатываемой детали на столе , мм | 2400х280 |
| Цанга | ER16 |
| Точность обработки, мм | ±0.05 |
| Максимальная скорость перемещения шпинделей, м/мин | 15 |
| Максимальная скорость фрезерования шпинделей, м/мин | 10 |
| Частота вращения шпинделей, об/мин | 8000-24000 |
| Мощность шпинделей, квт | 8,8 (2,2х4) |
| Мощность приводов перемещения, квт | 3 (0,75х4) |
| Напряжение | 220V 50HZ |
| Рабочие коды | HPGL、G |
| Система управления | DSP-пульт |
| Габариты, мм | 3340х1600х1450 550х550х1100 |
| Габариты транспортные, м | 3,37х 1,6 х1,45 |
| Масса, кг | 800 |
Особенности
 |

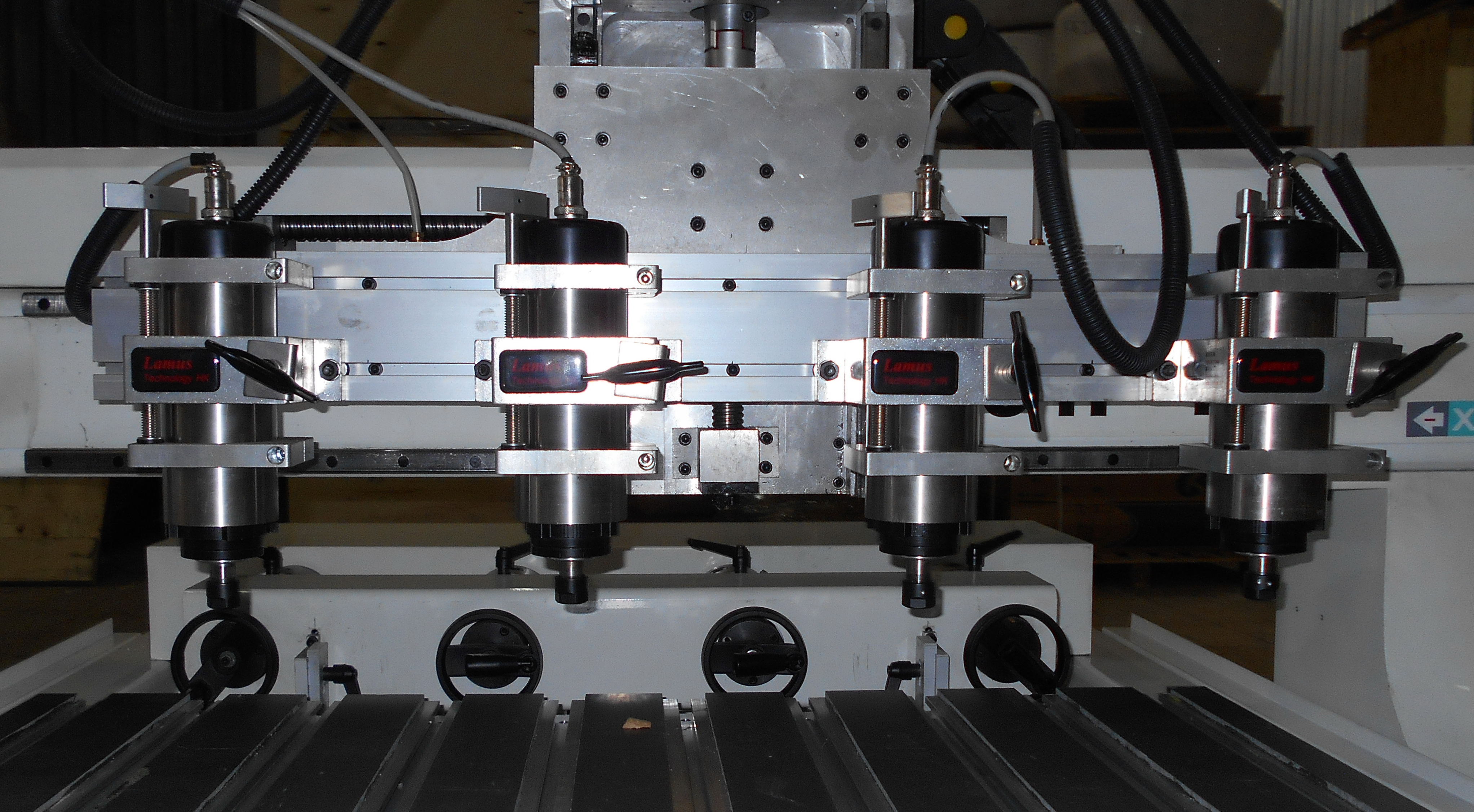

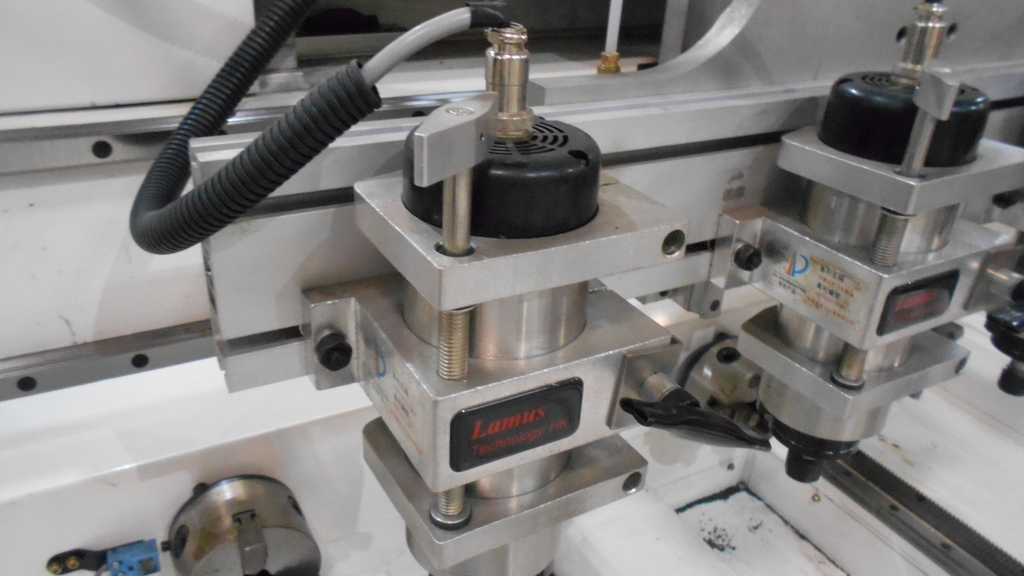

Четыре вертикальных шпинделя мощностью по 2,2 кВт каждый и частотой вращения до 24000 об/мин. Охлаждение шпинделей воздушное. С возможностью высокоточной регулировки по высоте. |
 |

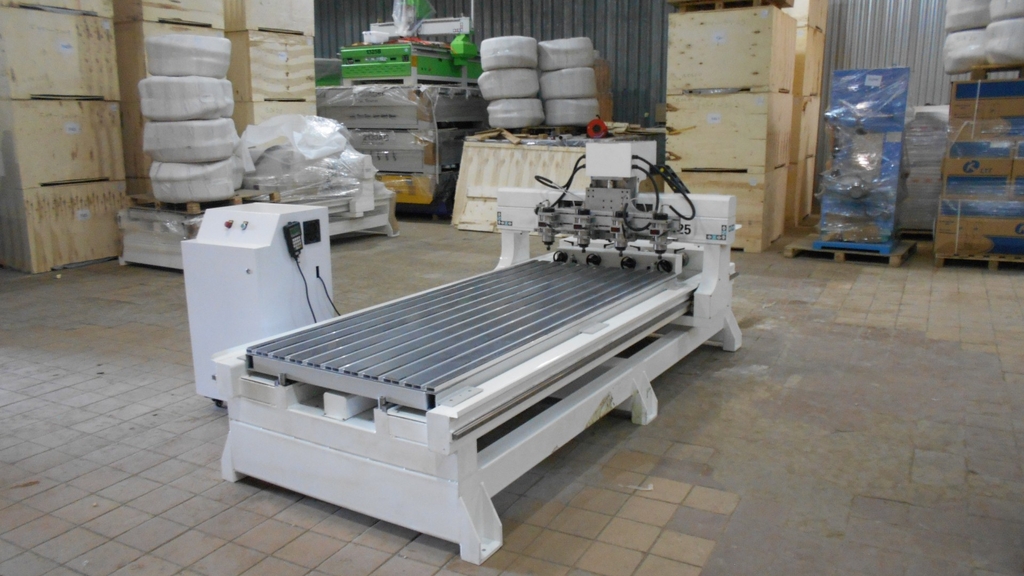

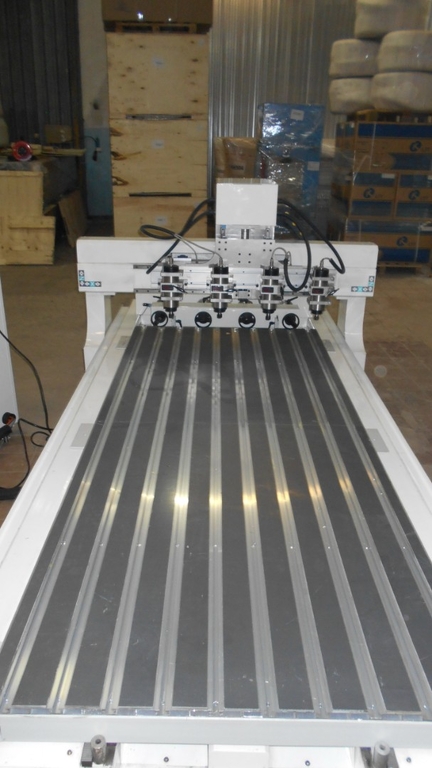

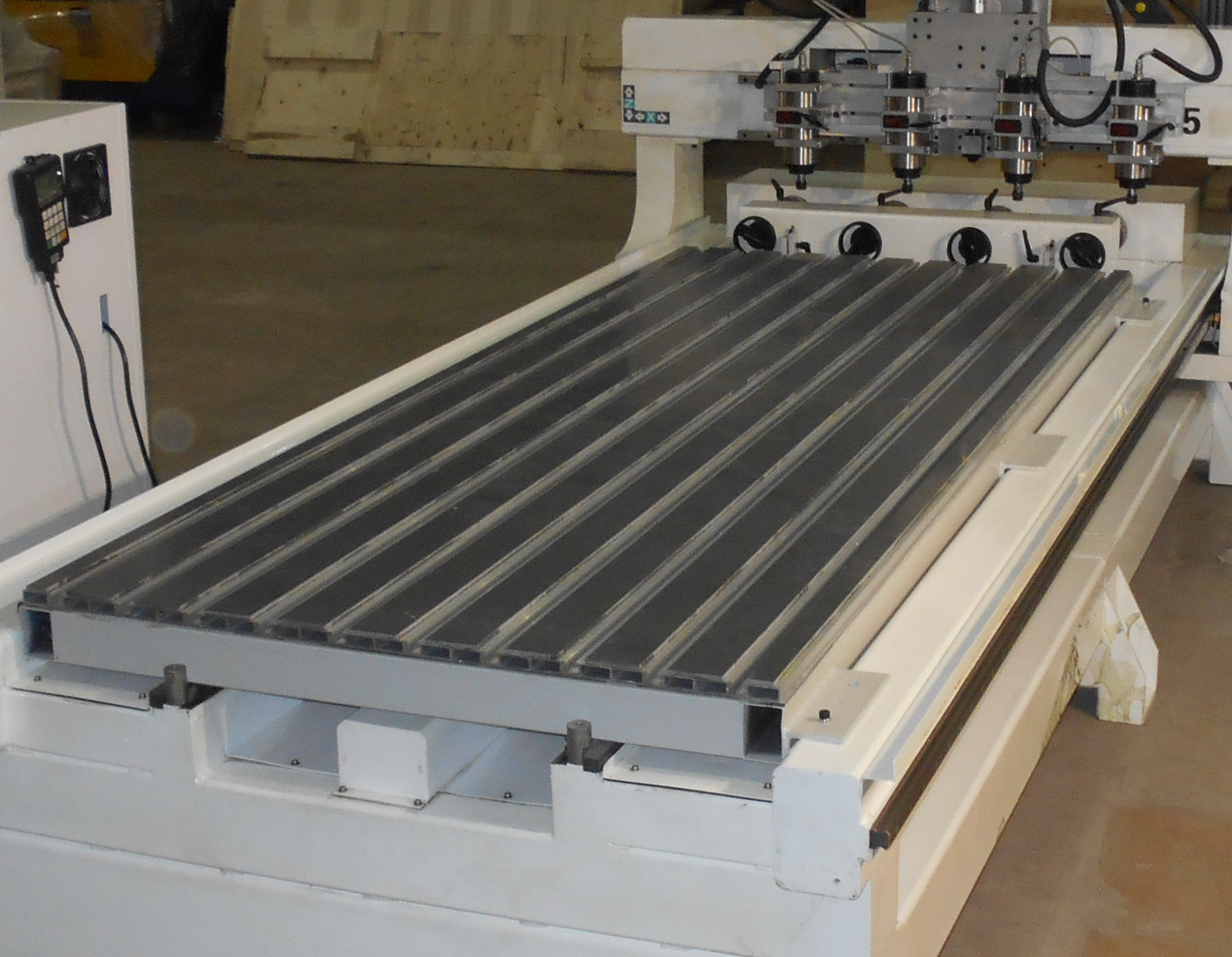

Съёмный стол с Т-образными пазами для работы на плоских заготовках. |
 |

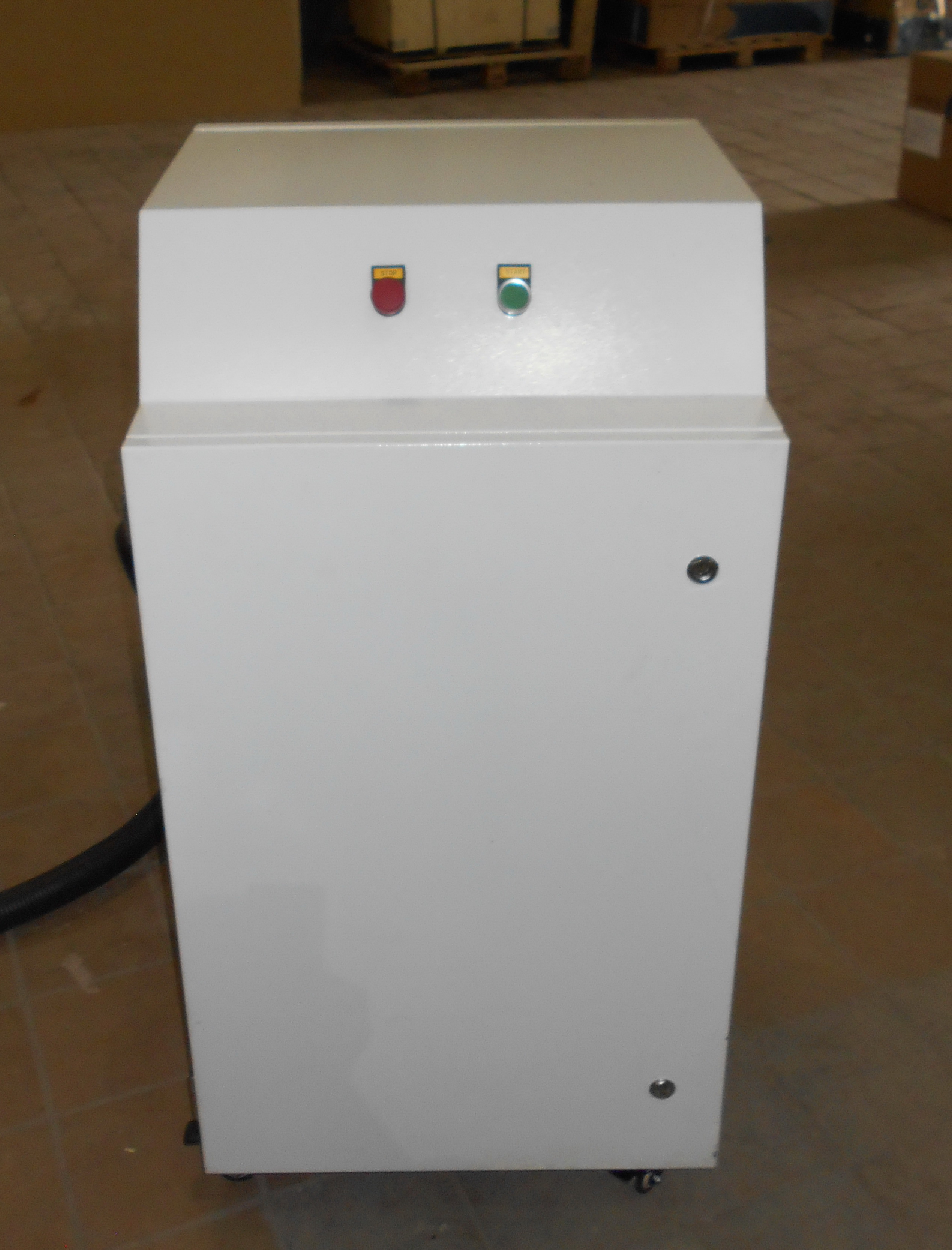

Отдельно стоящий шкаф управления не подвержен действию вибраций станка влияющих на работу электронных компонентов и электрических соединений. |
 |

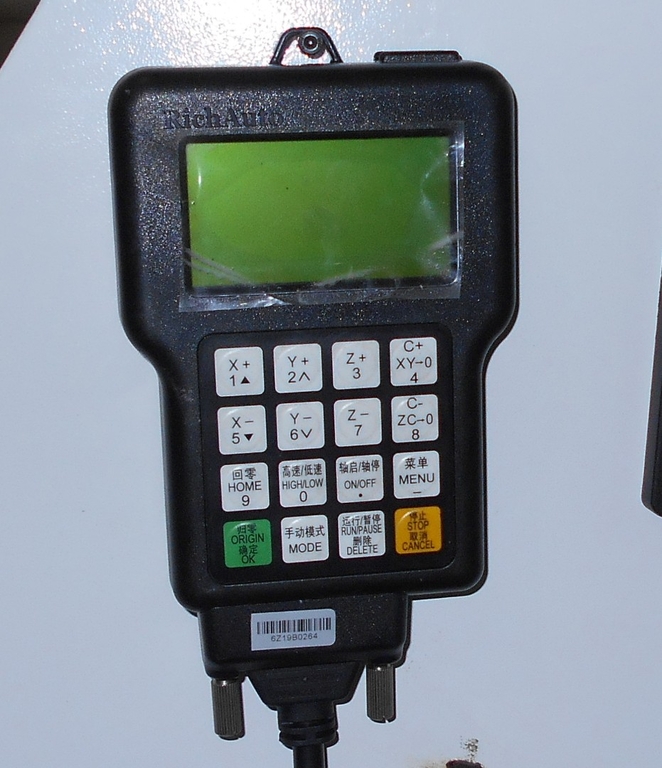

Для упрощения управления станком в комплект поставки входит DSP-пульт RichAuto A18S |
 |

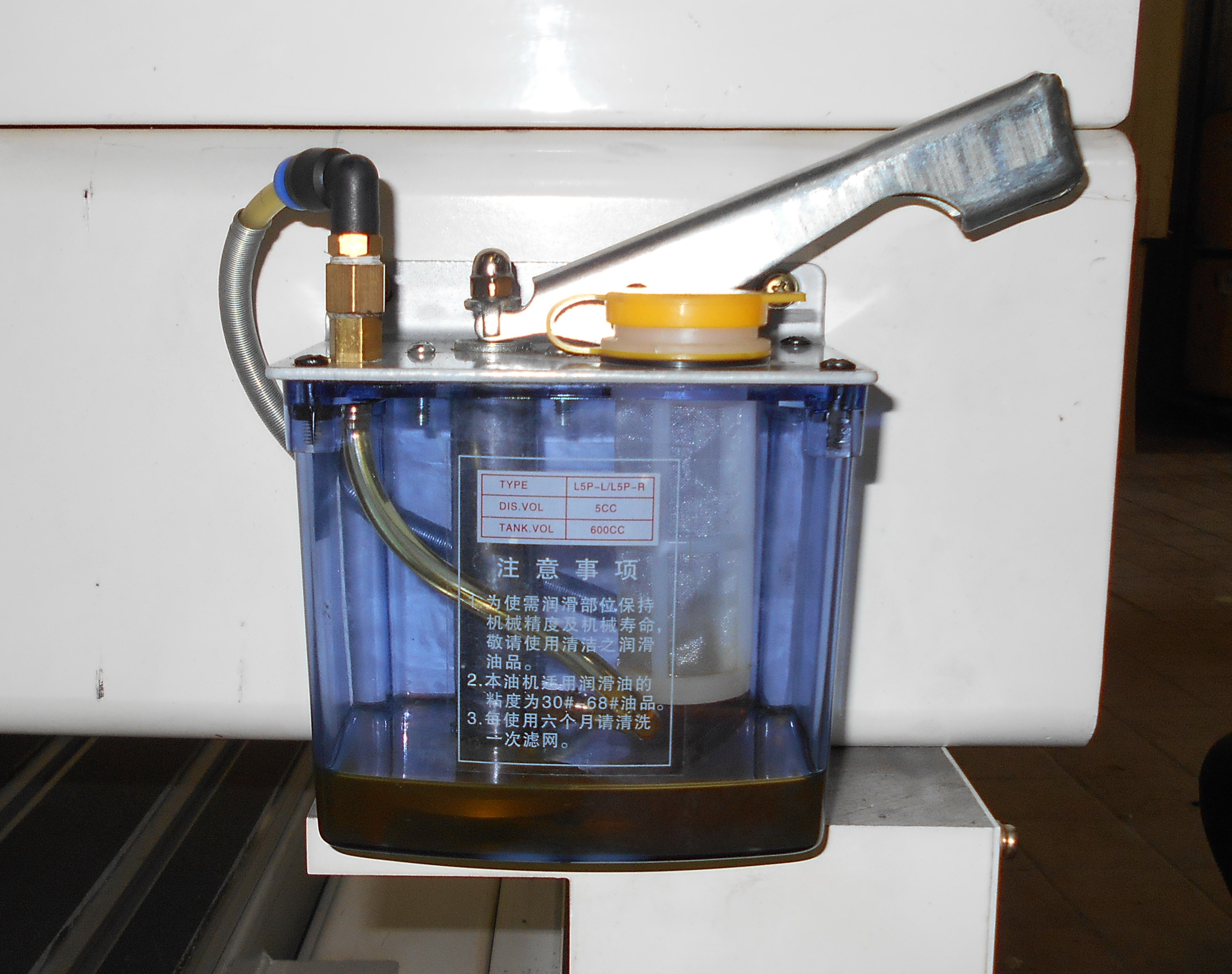

Централизованная система смазки направляющих значительно упрощает обслуживание станка. |
 |

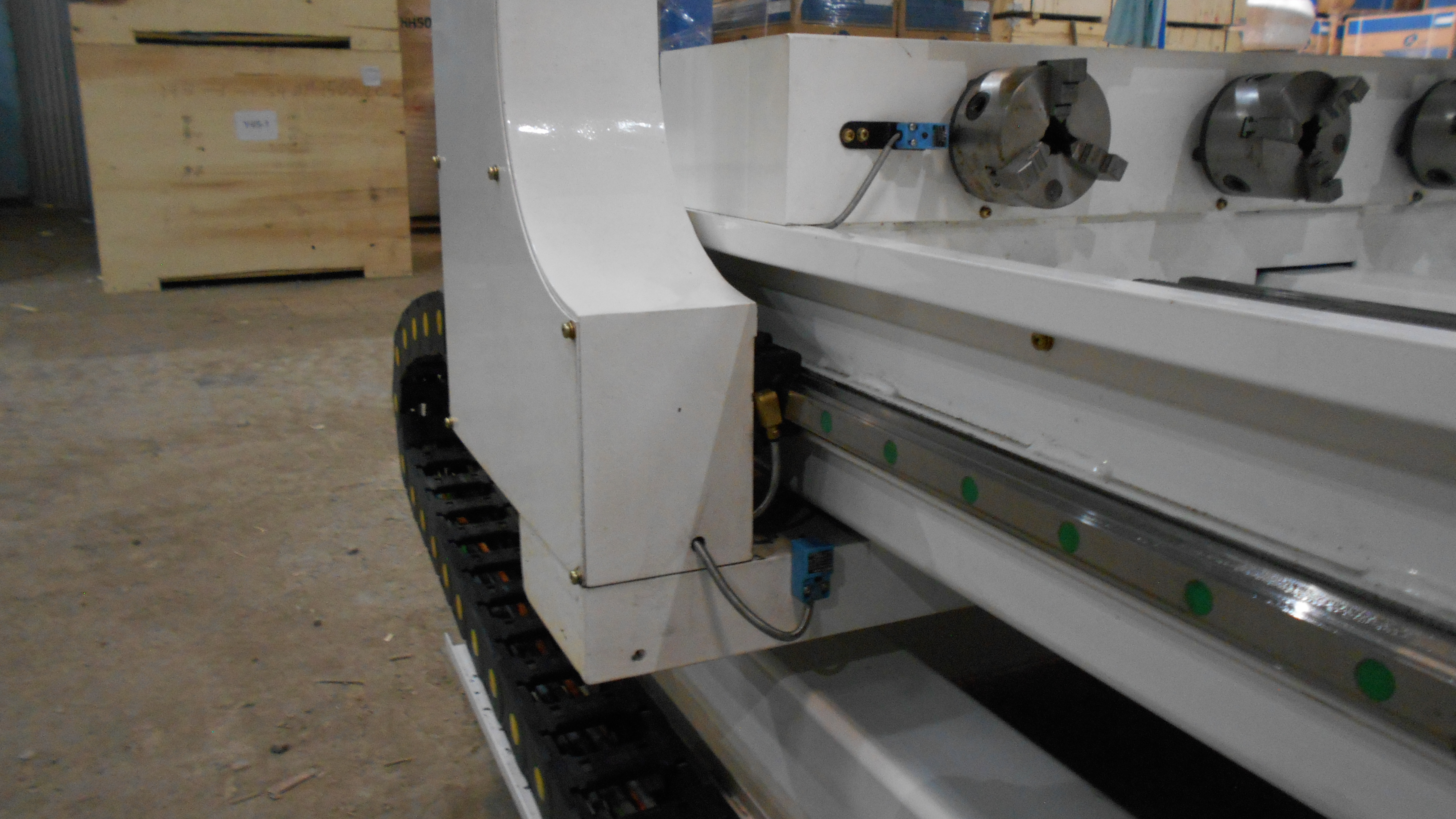

Плоские направляющие выполнены из высокопрочной стали и отличаются повышенной износостойкостью. |
 |

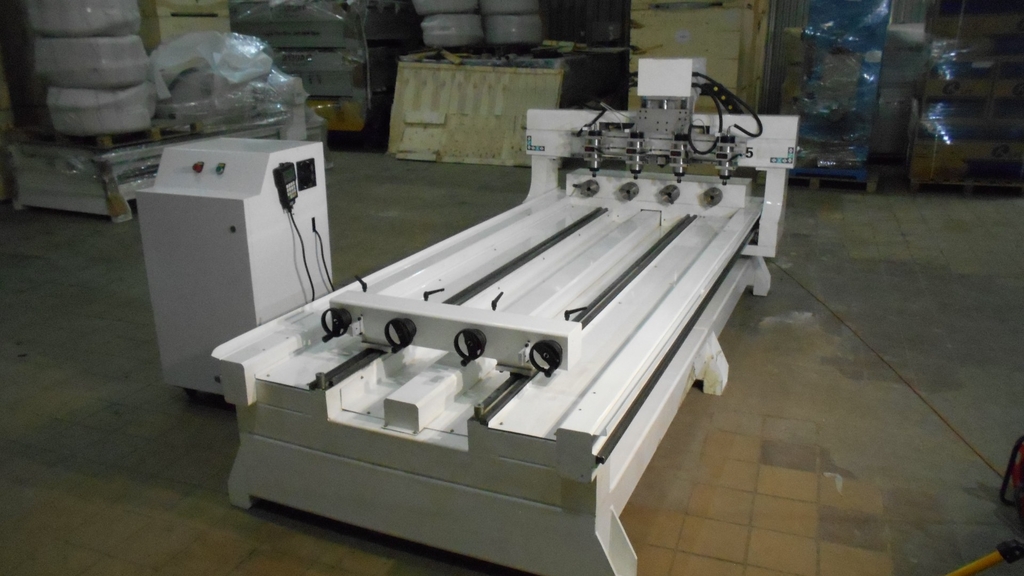

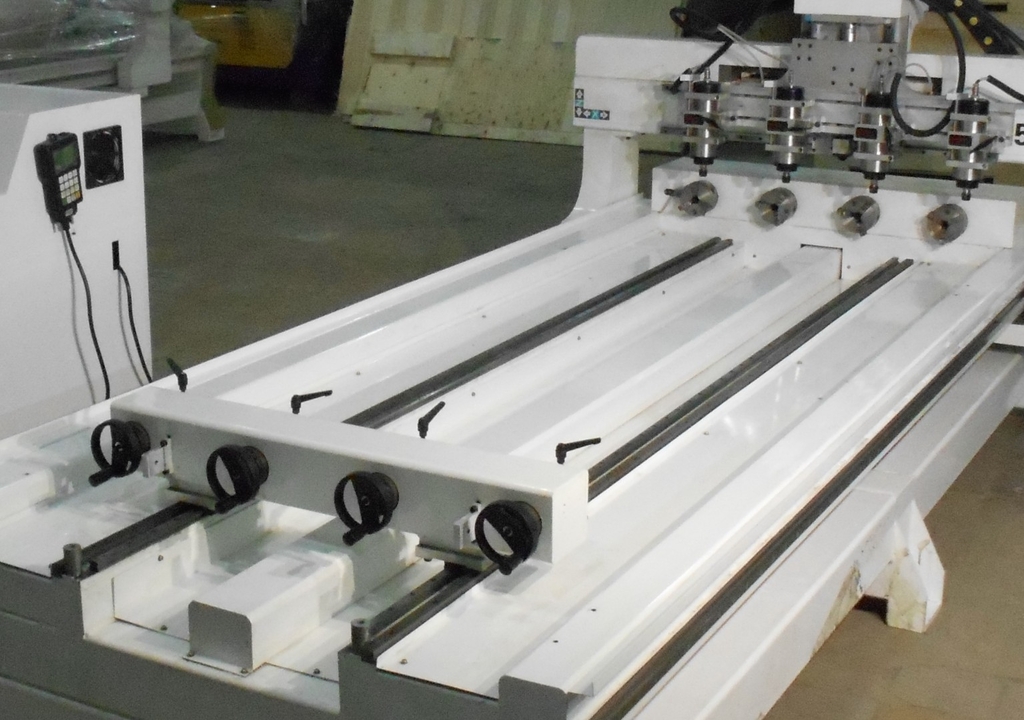

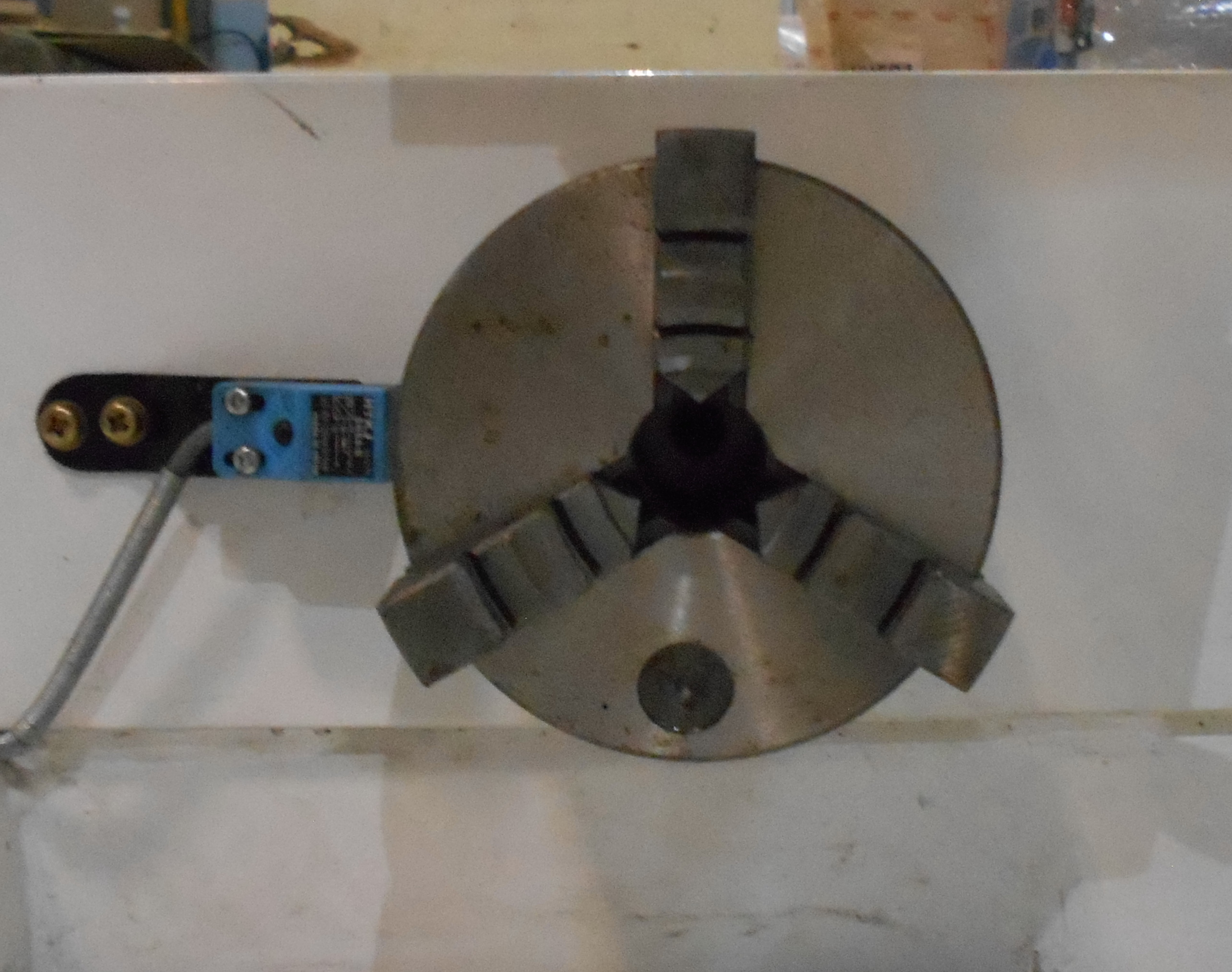

Передняя бабка удобно настраивается. Легко зажимать заготовки квадратной формы. |
 |

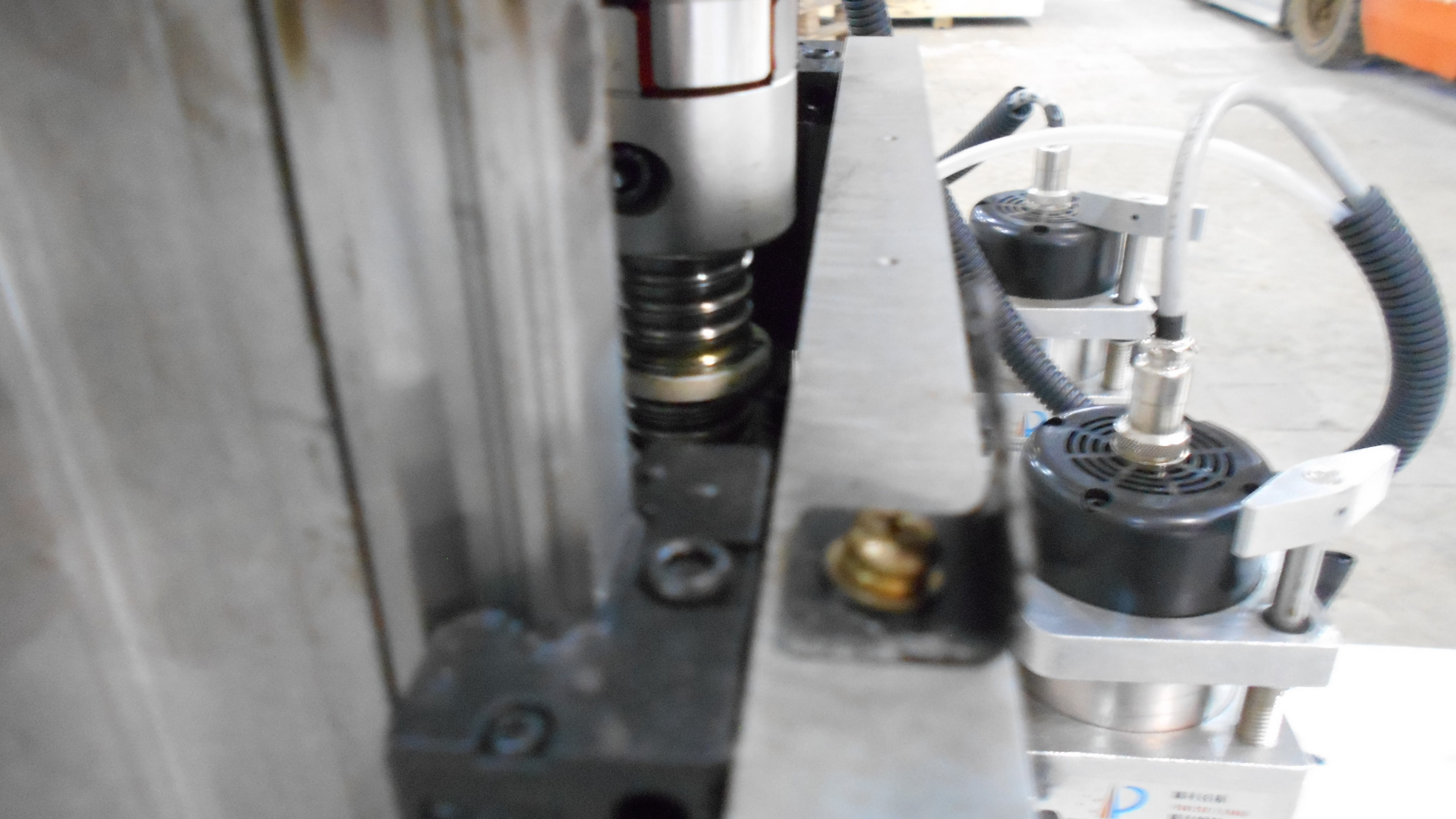

Перемещение по Z происходит с помощью шарико-винтовой пары (ШВП). |
 |

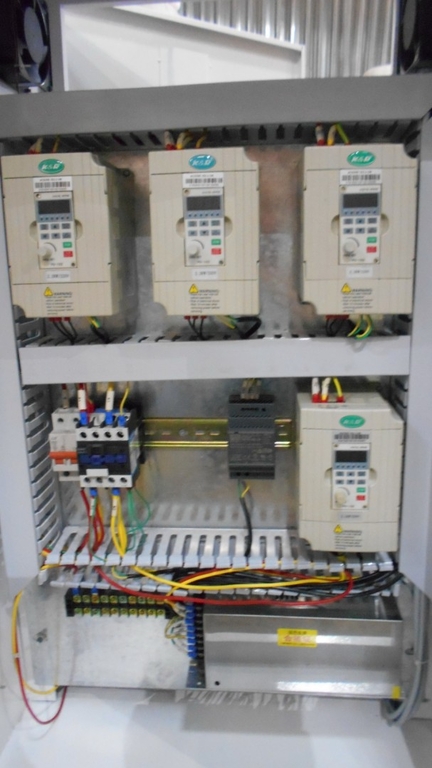

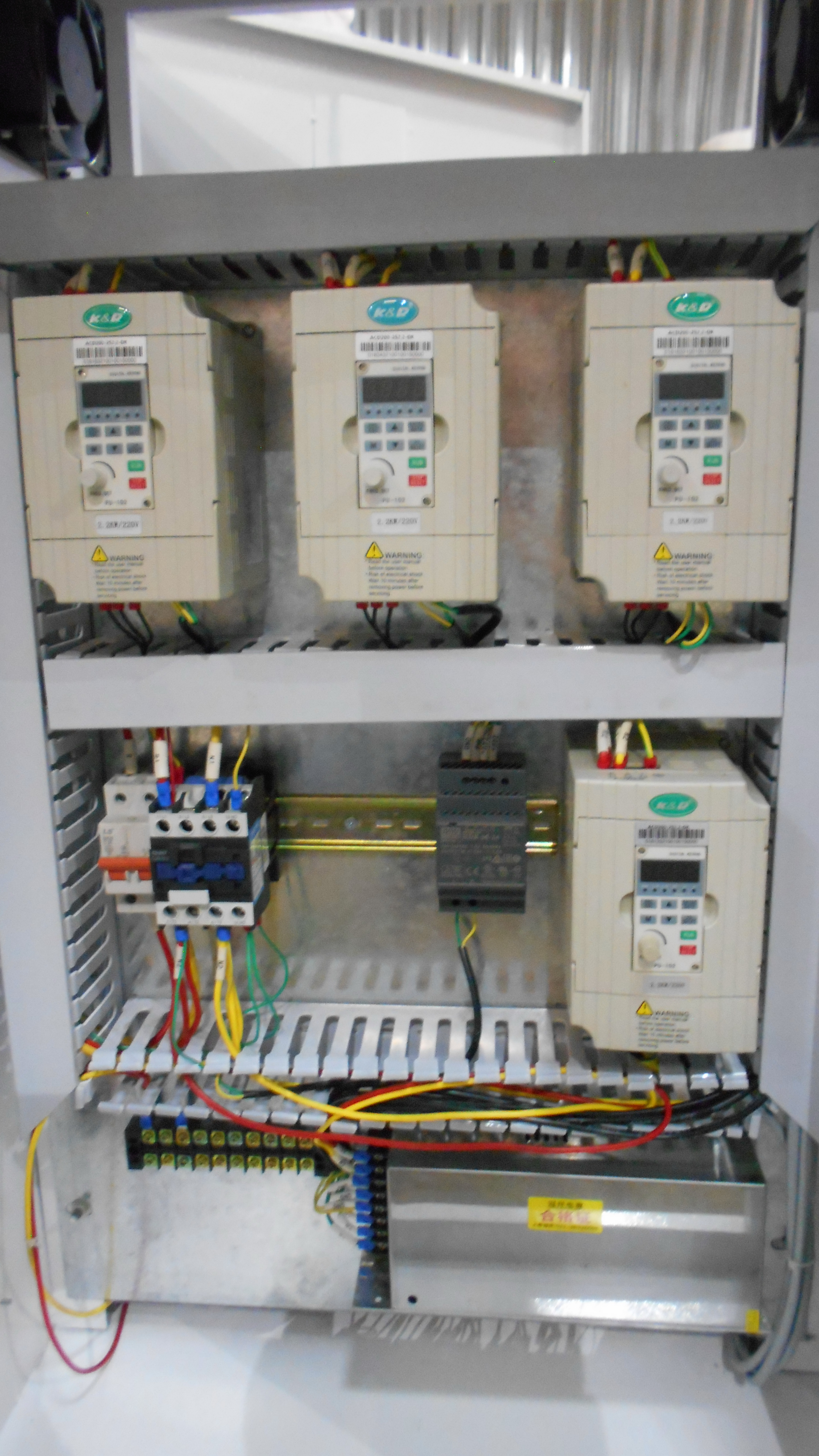

Для управления вращением шпинделей применяется 4 инвертора K&R. Индивидуальные инверторы гарантируют стабильность работы каждого шпинделя и увеличивают срок службы станка. |
 |

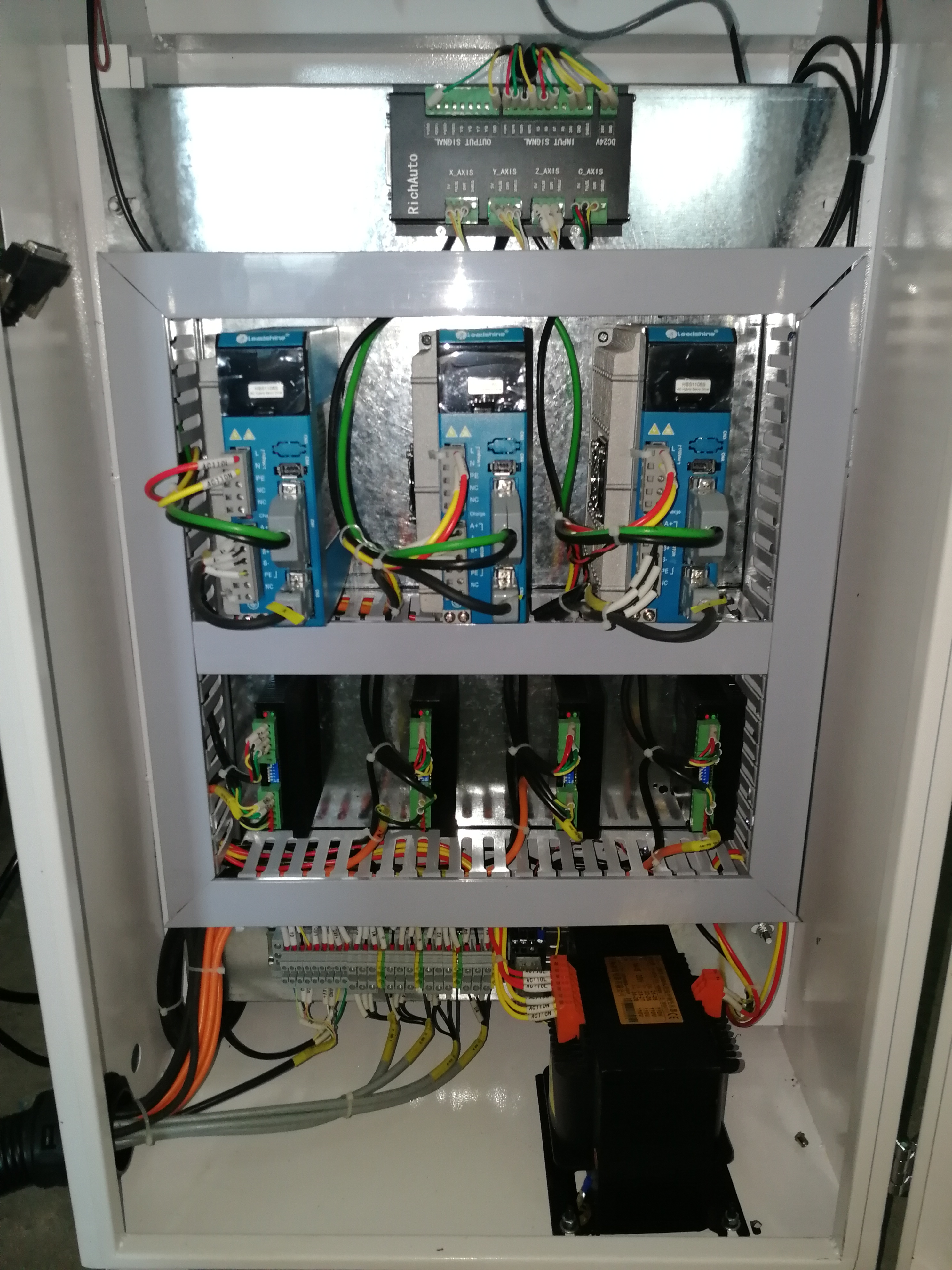

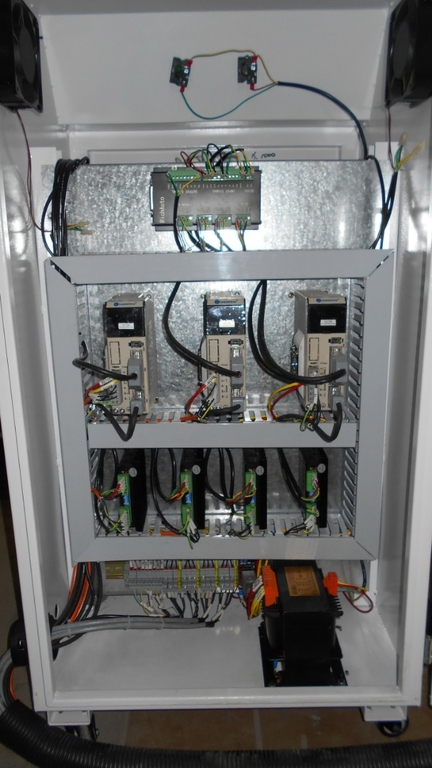

Драйвера Leadshine по всем 3-м осям. |
