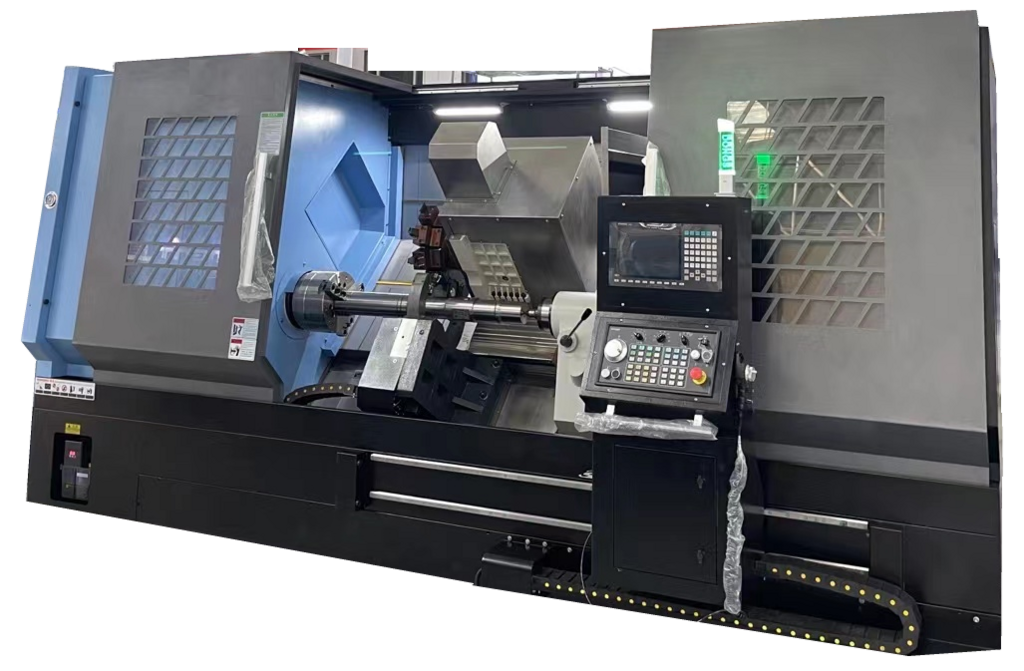

Токарный обрабатывающий центр MetalTec TC 70/4100
.png "MetalTec")
Артикул: met12545
Токарный обрабатывающий центр MetalTec TC 70/4100 – это мощное и высокоточное оборудование для обработки крупногабаритных заготовок. Станок оснащен современной системой ЧПУ, позволяющей автоматизировать процессы точения, нарезки резьбы, растачивания и обработки сложных контуров. Надежная конструкция, высокая жесткость и точность позиционирования делают его идеальным решением для предприятий, работающих с черными и цветными металлами, а также сплавами повышенной прочности.
Преимущества metaltec tc 70/4100
1. Увеличенная рабочая зона
- Максимальный диаметр обработки – 700 мм
- Максимальная длина заготовки – 4100 мм
- Высокая точность – минимальные отклонения при обработке длинномерных деталей
2. Высокая мощность и надежность
- Основной шпиндель с мощным приводом – высокая стабильность при обработке твердых материалов
- Жесткая станина из чугуна – снижает вибрации и увеличивает срок службы инструмента
- Усиленные направляющие – обеспечивают плавность движения суппорта
3. Современная система ЧПУ
- Поддержка G-кодов и макропрограммирования – удобство работы для операторов
- Сенсорный экран с интуитивно понятным интерфейсом
- Высокая скорость обработки и автоматизация процессов
4. Эргономика и удобство эксплуатации
- Автоматическая система смазки и охлаждения – продлевает ресурс инструмента и снижает затраты на обслуживание
- Быстрая смена инструмента – повышение эффективности работы
- Простая интеграция в производственные линии
Применение токарного центра metaltec tc 70/4100
Этот токарный обрабатывающий центр идеально подходит для машиностроительных предприятий, авиационной и автомобильной промышленности, нефтегазовой отрасли и производства тяжелых металлоконструкций. Он позволяет с высокой точностью и скоростью обрабатывать детали сложной формы, в том числе оси, валы, фланцы, трубные элементы и корпусные детали.
Почему стоит купить metaltec tc 70/4100 у нас?
- Официальный поставщик – гарантия качества и сервисного обслуживания
- Выгодные условия доставки и настройки
- Обучение персонала и техническая поддержка
Закажите MetalTec TC 70/4100 прямо сейчас и получите мощный инструмент для увеличения производительности вашего производства!
Технические характеристики
| Расстояние между центрами | 4100 мм |
| Максимальный диаметр над станиной | Φ780 мм |
| Максимальный диаметр над суппортом | Φ500 мм |
| Ширина направляющих x/z | 55/55 |
| Шарико-винтовые пары | 5008 / 6312 |
| Скорость вращения шпинделя | 2000 об/мин |
| Мощность мотора шпинделя | 22 кВт |
| Торец шпинделя | А2-11 |
| Отверстие шпинделя | 105 мм |
| Ось с индексация | ≤0.003° |
| Поворот на 30 градусов | 0,15-0,2 сек. |
| Количество кулачков | 3 |
| Тип патрона | Гидравлический |
| Диаметр патрона | 12 дюймов (300 мм) |
| Отверстие в патроне | 92 мм |
| Револьверная головка | Сервоприводная |
| Количество позиций инструмента | 12 |
| Оптимальное время смены позиции инструмента | 0,55 сек |
| Размер призматического инструмента | 32х32 мм |
| Размер расточного инструмента | D.50 мм |
| Цанги приводного инструмента | ER32 |
| Мощность приводного инструмента | 5.5 - 7.5 кВт |
| Максимальная скорость вращения приводного инструмента bmt 65 | 5 000 об./мин |
| Перемещение по оси x | 350 |
| Перемещение по оси z | 4000 |
| Перемещение по оси y (ось y устанавливается опционально) | ± 75 мм |
| Пиноль задней бабки | Гидравлическая |
| Диаметр | 150 мм |
| Ход пиноли | 150 мм |
| Конус пиноли | МТ5 |
| Перемещение задней бабки | 3900 мм |
| Ускоренное перемещение по осям x/z | 12 м/мин |
| Мощность серводвигателей оси x/y/z | 12 Nm |
| Точность позиционирования x/z | ≤X:0.008 Z:0.008 |
| Точность повторного позиционирования x/z | ≤X:0.004 Z:0.004 |
| Можность насоса сож | 750 Вт |
| Производительность насоса сож | 4м³/ч |
| Габаритные размеры оборудования в сборе | 5800 × 2250 × 2500 мм |
| Вес станка | 16000 кг. |
| Квалитет | IT 6 |
| Округлость заготовки | 0,0025 мм/ d75 мм |
| Постоянство диаметра обработки | 0,010 мм/ d150 мм |
| Плоскостность заготовки | 0,010 мм/ d200 мм |
| Шероховатость обрабатываемой детали | Ra 1.6 мкм (внешний диаметр) |
| Повторяемость оси с | ≤0.003° |
Комплектация tc 70/4100
- Стружечный конвейер
- Защита открытия двери
- Пистолет обдува / пистолет обмыва СОЖ
- Вращающийся центр
- Гидравлическая программируемая пиноль задней бабки
- Инструментальные блоки
- Приводной блок BMT65 - 0° - 1 шт
- Приводной блок BMT65 - 90° - 1 шт
- Расточной блок BMT65 (для призматического резца)
- Торцевой блок (для призматического резца)
- Блок наружного точения (для призматического резца)
