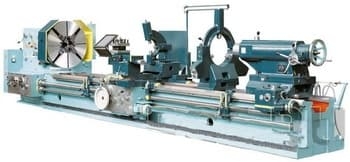

Тяжелый токарный станок РТ817/3000
(голосов 763)
Артикул: rosРТ8173000
Тяжелый токарный станок РТ817/3000 - это надежное и эффективное оборудование, которое подойдет для широкого спектра производственных задач. Он отличается высокой производительностью, точностью и надежностью в работе.
Преимущества товара:
- Высокая производительность
- Точная обработка деталей
- Надежность в работе
- Простота в эксплуатации
- Долгий срок службы
Особенности товара:
- Мощность: 7.5 кВт
- Длина обработки: 3000 мм
- Диаметр обработки: 800 мм
- Система ЧПУ для управления
- Компактный и прочный корпус
Назначение и сферы применения:
Тяжелый токарный станок РТ817/3000 предназначен для точной обработки металлических деталей различной сложности. Он подойдет для использования на предприятиях машиностроения, автомобильной промышленности, а также в других отраслях, где требуется высокая точность и производительность.
Тяжелый токарный станок РТ817 предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.
Высокая мощность привода и жесткость станка РТ-817, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Преимущества рт817/3000
- жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
- две призматические направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
- точение длинных конусов на станке осуществляется сочетанием механических движений суппорта (продольная подача) и верхнего суппорта, повернутого на определённый угол;
- коробка подач обладает высокой жесткостью кинематической цепи;
- все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
- фартук имеет собственный привод ускоренного перемещения каретки и фартука;
- ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке;
- по требованию заказчика станок поставляется с выемкой в станине ( с ГАП), позволяющей увеличить диаметр устанавливаемой заготовки до1800 мм;
- диаметр отверстия в шпинделе 128 мм, по заказу возможно исполнение со шпиндельной бабкой с диаметром отверстия в шпинделе 150 мм;
- станок может быть оснащён устройством цифровой индикации (УЦИ) производства фирмы «NEVALL» или других компаний. Этим достигается: увеличение производительности, большая позиционная точность и стабильность перемещения узлов станка, повышение безопасности производства. Наличие УЦИ освобождает оператора от сложных вычислений, таким образом, приводя к меньшему количеству брака и повышает производительность труда;
- станок может комплектоваться стойкой под расточную борштангу и люнетами различных исполнений.
Технические характеристики рт817/3000
| Класс точности станка по гост 8-82 | Н(П) |
| Наибольший диаметр заготовки: | |
| Устанавливаемой над станиной | 1370 мм |
| Обрабатываемой над станиной | 1370 мм |
| Устанавливаемой над суппортом | 1140 мм |
| Обрабатываемый над суппортом | 1100 мм |
| Устанавливаемой над выемкой в станине (гап) | 1800 мм |
| Длина выемки в станине (для станков с гап) | 390 мм |
| Наибольшая длина устанавливаемой детали | 3000 мм |
| Наибольшая масса устанавливаемой детали в центрах | 10 000 кг |
| Высота резца, устанавливаемого в резцедержателе | 50 мм |
| Диаметр цилиндрического отверстия в шпинделе | 128 мм |
| Внутренний конус в шпинделе бабки шпиндельной | Метрический 140 |
| Размер конца шпинделя передней бабки по din | 2-15М |
| Частота вращения шпинделя | 5 ... 500 об/мин |
| Рабочие подачи суппорта: | |
| Продольные | 0,06-2,42 мм/об |
| Поперечные | 0,022 ... 0,88 мм/об |
| Резцовых салазок | 0,022 ... 0,88 мм/об |
| Скорость быстрых перемещений | |
| Продольные | 3000 мм/мин |
| Поперечные | 1000 мм/мин |
| Пределы шагов нарезаемых резьб | |
| Метрических | 1-96 мм |
| Дюймовых | 24 - % ниток/дюйм |
| Модульных | 0,5 - 24 модуль |
| Питчевых | 96-1 питч диам. |
| Мощность привода главного движения | 22 кВт |
| Габаритные размеры станка рт817 (вместе с электрооборудованием) | 6140х2320х2100 мм |
| Масса станка | 17 000 кг |
Опции рт817/3000
- Люнет неподвижный диам. 100-500 мм;
- Люнет подвижный диам. 70-250 мм;
- Люнет открытый диам. 500-800 мм;
- Люнет открытый диам. 300-500 мм;
- Люнет роликовый диам. 180-650 мм;
- Встройка ГАП-а;
- Конусная линейка;
- Резьбоуказатель;
- Шлифовальный суппорт;
- Второй токарный суппорт;
- Устройство цифровой индикации на 1, 2 или 3 оси;
- Регулируемый привод главного движения и подачи;
- Патрон 3-х кулачковый самоцентрирующий диам. 400 мм с планшайбой;
- 4-х кулачковый патрон диам.1250 мм с независимым перемещением кулачков;
- Расточная борштанга;
- Стойка под расточную борштангу;
- Опоры клиновые;
- Диаметр отверстия в шпинделе 150 мм;
- Класс точности станка П;
- max вес детали, устанавливаемой на станке в центрах 12000 кг;
- max вес детали, устанавливаемой на станке в центрах 16000 кг.
