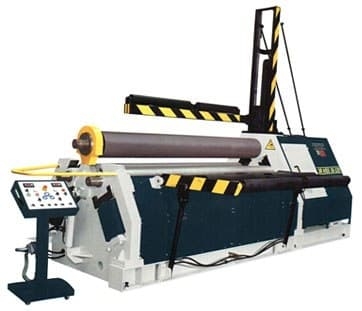

Трехвалковый гидравлический листогиб Sahinler 3R HSS 20-420
Артикул: sah3R HSS 20-420
Трехвалковый гидравлический листогиб Sahinler 3R HSS 20-420
Трехвалковый гидравлический листогиб Sahinler 3R HSS 20-420 - это надежное и производительное оборудование, которое позволит вам быстро и качественно изготавливать гибочные детали из листового металла.
Преимущества:
- Высокая производительность
- Простота в использовании
- Высокая точность гибки
- Долговечность
Особенности:
- Трехвалковая конструкция обеспечивает равномерное и точное гибку
- Гидравлическая система обеспечивает высокую скорость работы
- Широкий диапазон гибких углов и радиусов
Назначение:
Трехвалковый гидравлический листогиб Sahinler 3R HSS 20-420 предназначен для производства гибких деталей из листового металла различной толщины и размеров.
Сферы применения:
- Промышленное производство
- Машиностроение
- Автомобильная промышленность
- Строительство
Приобретая трехвалковый гидравлический листогиб Sahinler 3R HSS 20-420, вы получаете надежное оборудование, которое поможет вам увеличить производительность и качество вашей работы.
Листогиб 3-х валковый гидравлический Sahinler 3R HSS 20-420 предназначен для гибки толстостенных строительных конструкций из листового металла толщиной 10-30 мм, и повсеместно используются для изготовления резервуаров высокого давления, бойлерных котлов, а также оборудования из нержавеющей стали для пищевой промышленности. Листогибы данной серии используются в серийном производстве.
Преимущества sahinler 3r hss 20-420
- все три валка приводятся в действие силовым агрегатом с тройным гидравлическим приводом;
- кованые стальные валки повышенной прочности на растяжение с индукционной закалкой и сертификатом качества SAE 1050;
- сварная стальная несущая рама;
- портативная панель управления;
- приспособление для конической гибки;
- гидравлическая балансировка частоты вращения валков;
- удлиненные оси для установки валков для гибки профиля и труб;
- доступность используемых компонентов по всему миру (электрические компоненты Telemechanique, Siemens; гидравлические компоненты Rexroth, Bosch, Parker);
- машина изготовлена в соответствии с директивами по технике безопасности ЕС (маркировка "СЕ");
- цифровой дисплей;
- 2-х скоростная система.
Сваренные обечайки применяются в автомобилестроении (цистерны, бетономешалки).
Область применения

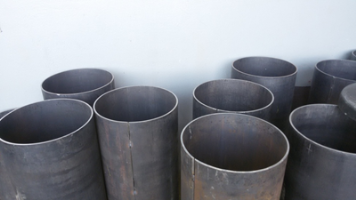

Опоры и емкости различного диаметра.
Получаемые изделия
Схема обработки
Конструктивные особенности
 |
СИСТЕМА ПЛАНЕТАРНЫХ НАПРАВЛЯЮЩИХ Одним из самых главных отличий серии 3R HSS является - планетарное перемещение боковых валков, которое имеет следующие преимущества:
|
 |
ВЫСОКОПРОЧНЫЙ КОРПУС СТАНКА Гидравлические листогибочные станки 3R HSS оснащены корпусом высокой прочности, состоят из сварных металлических конструкций St-52. |
 |
ПОДШИПНИКИ Все валы установлены в сферических подшипниках. Сферические подшипники способны выдерживать экстремальные нагрузки. Каждый валок свободно отклоняется по своей ширине, без образования какой-либо натяжной точки, что могло бы привезти к надлому или трещине на вале. |
 |
ГИДРАВЛИЧЕСКАЯ СИСТЕМА Привод вращения валов осуществляется с помощью гидравлических моторов через усовершенствованный высоко эффективный планетарно-шестеренчатый редуктор. |
Технические характеристики 3r hss 20-420
| Длина, мм | 2050 |
| Круговая гибка, мм | 40 |
| Подгибка, мм | 35 |
| D верх. валк., мм | 420 |
| D средн. валк., мм | 400 |
| Скорость, м/мин | 1.5-5 |
| Мощность привода, квт | 37 |
| Габариты, мм | 5000x220x2000 |
| Вес, кг | 16000 |
Комплект поставки
 |
ЗАКАЛЕННЫЕ ВАЛЫ
Валы проходят поверхностное упрочнение методом индукционной закалки. После реализации закалки, валы проходят последующую чистовую шлифовку и полировку. |
 |
УСТРОЙСТВО КОНИЧЕСКОЙ ГИБКИ
Гибка конуса возможна на машине, укомплектованной специальным приспособлением для гибки конусов. |
 |
ЦИФРОВОЙ ДИСПЛЕЙ
Цифровой дисплей показывает текущее положение боковых валов. |
| ДВУХСКОРОСТНОЕ УПРАВЛЕНИЕ
В станке реализована возможность гибки с двумя скоростями, как медленная, так и быстрая. |
Дополнительная комплектация
 |
БОКОВЫЕ И ЦЕНТРАЛЬНАЯ ПОДДЕРЖКИ
Тонкие листы, изгибаемые в большие диаметры, могут деформироваться под воздействием собственного веса и в результате этого не получится цилиндр круговой формы. Центральные и Боковые поддержки используется для предотвращения этой деформации. Цель использования получение обечайки заданной формы. |
 |
СТОЛ ПОДАЧИ МАТЕРИАЛА
Для удобства подачи листов в рабочие органы машины рекомендуется использовать роликовый стол. |
 |
СИСТЕМА ОХЛАЖДЕНИЯ МАСЛА
Система позволяет поддерживать постоянную температуру масла, при непрерывном режиме работы машины. |
|
ПЛАВНО ИЗМЕНЯЕМАЯ СКОРОСТЬ ВРАЩЕНИЯ ВАЛОВ Эта опция даёт возможность плавно изменять скорость вращения, что позволяет достигать максимального качества изделия. |
