Устройство цифровой индикации SDS6-3V на 3 оси
Устройство цифровой индикации SDS6-3V на 3 оси - это надежное и точное оборудование, которое позволяет контролировать позиционирование и перемещение обрабатываемых деталей в трехмерном пространстве. Это необходимый инструмент для машиностроительных предприятий, где требуется точное позиционирование оборудования для выполнения сложных операций.
Преимущества устройства цифровой индикации SDS6-3V
- Точность измерения до 0,001 мм, что позволяет добиться высокой точности обработки деталей.
- Простота в использовании и настройке, что позволяет оперативно начать работу с оборудованием.
- Надежность и долговечность, обеспечивающие бесперебойную работу на протяжении длительного времени.
- Возможность работы на трех осях, что значительно расширяет возможности применения оборудования.
Назначение и сферы применения
Устройство цифровой индикации SDS6-3V на 3 оси предназначено для контроля и управления позиционированием оборудования на производстве. Оно широко используется на предприятиях машиностроения, автомобильной промышленности, а также в других отраслях, где требуется высокая точность и надежность.
Не упустите возможность приобрести устройство цифровой индикации SDS6-3V на 3 оси уже сегодня и повысить эффективность работы вашего производства!

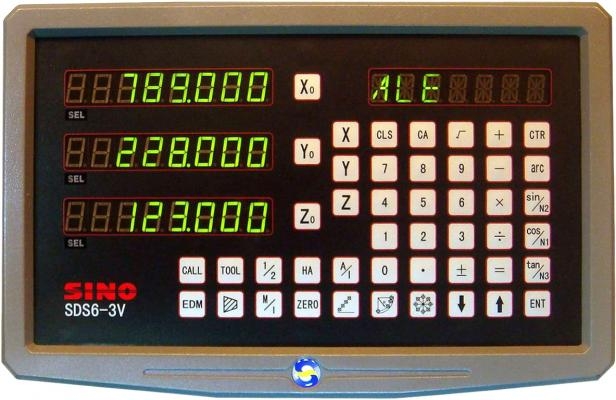

Устройство цифровой индикации SDS6-3V с отображением координат трех осей. Яркий дисплей. Возможность выбора типа станка - токарный, фрезерный, шлифовальный.
Устройство цифровой индикации (УЦИ) предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки.
Основное назначение устройства цифровой индикации (УЦИ), это отображение координат перемещающихся осей на станках. При использовании УЦИ повышается точность изготовления и понижается процент брака, за счёт наличия индикации непосредственного положения исполнительного механизма, при этом не нужно делать поправку на люфты, и проводить расчёты перевода делений шкалы лимба на реально получаемый размер.
Современные устройства цифровой индикации имеют ряд дополнительных функций:
- Функция расчета радиуса дуги окружности.
- Сверление отверстий вдоль наклонной линии.
- Функция 200 вспомогательных точек исходного положения.
- Функция деления окружности на равные дуги.
- Обработка угловой поверхности.
- Обработка прямоугольного внутреннего паза.
- Выход в ноль.
- Функция калькулятора.
- Коррекция на диаметр инструмента.
- Функция цифрового фильтра.
- Функция памяти 200 инструментов.
- Функция измерения для конуса.
- Перевод размеров (мм- дюймы, угловые-линейные и т.д.).
Технические характеристики SDS6-3V
| Характеристика | Значение |
|---|---|
| Количество осей | 3 |
| Дискретность измерения, мкм | 1,5,10 |
| Диапазон измеряемых длин, мм | 9999 |
| Тип выходного сигнала | TTL |
| Референтная точка | - |
| Длина кабеля (стандарт), м | 1 (питание) |
| Электропитание, В | 220 |
| *примечание | Поддерживаются как линейные так и круговые энкодеры |
| Габаритные размеры, мм | 298х184х50 ** |
| Габаритные размеры упаковки ДхШхВ, мм | 350х150х250 |
| Вес УЦИ SDS6-3V на 3 оси упаковки, кг | 3,5 |
| Применение | *обычно применяется для токарных станков, реже для фрезерных и расточных |
| Примечание габаритов | ** без учета размеров кронштейна и пылезащитного кожуха |

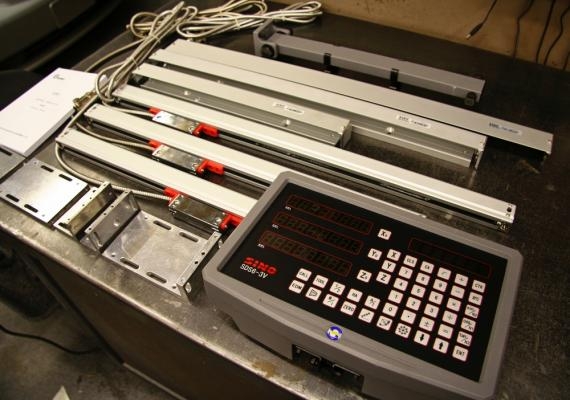

Базовая комплектация
- УЦИ на 3 оси
- Разъем подключения питания 220В
- Пылезащитный кожух
- Неодимовые магниты круглой формы- 2 шт
- Фиксаторы -уголки - 2 шт
- Руководство по эксплуатации на русском языке
Опции
- Кронштейн для крепления устройства индикации к станку
- Монтаж УЦИ и оптических линеек на станке Заказчика
