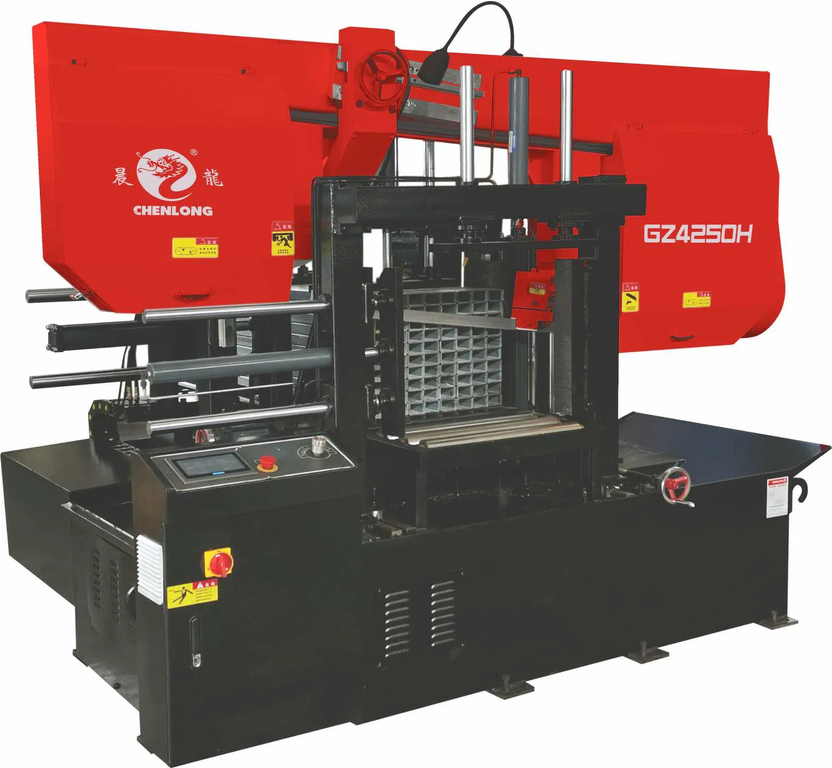

Stalex GZ-4250H - автоматический ленточнопильный колонный станок sta102365

Stalex GZ-4250H - это высокотехнологичный автоматический ленточнопильный колонный станок, который обеспечивает высокую точность и производительность при обработке металлических заготовок. Этот станок идеально подходит для промышленных предприятий, занимающихся производством и обработкой металла.

Преимущества станка stalex gz-4250h

• Высокая точность резки благодаря автоматической системе управления
• Быстрая настройка и простое использование
• Высокая производительность и эффективность работы
• Надежность и долговечность конструкции
• Многофункциональность и универсальность в применении

Особенности станка stalex gz-4250h

• Мощность двигателя: 5,5 кВт
• Максимальный диаметр заготовки: 420 мм
• Максимальная высота заготовки: 500 мм
• Угол наклона пильного стола: от 0 до 45 градусов
• Система охлаждения пильного ленты для предотвращения перегрева

Назначение и сферы применения

Автоматический ленточнопильный колонный станок Stalex GZ-4250H предназначен для резки металлических заготовок различных форм и размеров. Он идеально подходит для обработки стальных, алюминиевых и других металлических материалов. Этот станок находит свое применение в машиностроении, металлообработке, автомобильной промышленности и других отраслях, где требуется высокоточная и эффективная резка металла.

Модель Stalex GZ-4250H является автоматическим ленточнопильным станком, колонного одностоечного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 500 мм и квадратной заготовки 500x500 мм под углом 90°, а также с возможностью пакетной резки в стандартной комплектации (без уменьшения высота получаемого пакета заготовок) – 500х500мм.
Одностоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны):
1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.
Пильная рама, представляет собой стальную сварную конструкцию
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок.
На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.

Основные элементы

- Угол пиления заготовок 90°.
- Пакетная резка в стандартной комплектации– 500х500мм, (без уменьшения высота получаемого пакета заготовок).
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Механическое натяжение полотна
- Дисковая щётка для очистки полотна от стружки, приводимая в движение от движения режущего полотна
- Сенсорный дисплей управления
- Подсветка зоны резания
- Автоматическое подъём рамы при завершении резки

Технические характеристики stalex gz-4250h

Мощность главного двигателя	5.5 кВт (3-х фазный)
Мощность гидравлической станции	1,5 кВт
Мощность системы сож	0,12 кВт
Вращение пилы	90°
Привод	клиноременной
Скорость резания	40 / 55/ 70 / 90 м/мин
Рабочая зона	90°
	500
	500x500
Пакетная резка	500x500
* возможность пакетной резки в стандартной комплектации (без уменьшения высота получаемого пакета заготовок, при использовании прижима для пакетной резки)
Скорость подачи заготовки	0-20 мм/c
Точность подачи заготовки	0.1/100 мм
Макс. многократное перемещение	500мм х 10раз
Габариты ленточного полотна	41х1,3х5700 мм
Рабочая высота стола	805 мм
Объём гидравлического бака	50 л заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка)
Объём бака сож	50 л заливать 2/3 по уровню СОЖ
Общая длина роликового стола	2 метра
Приводной конвейер для сбора стружки	под заказ (доп. опция)
Гидравлическое натяжение полотна	под заказ (доп. опция)
Подсветка зоны резания	+
Набор инструментов	+
Дисковая щётка	+
Прижим для пакетной резки	+
Размер упаковки станка	2250х2800х1960 мм
Размер станка в рабочем положении	3200х1450х1850 мм
Масса станка нетто/брутто	3300/3500 кг
Страна производитель	Китай
Гарантия	12 месяцев
