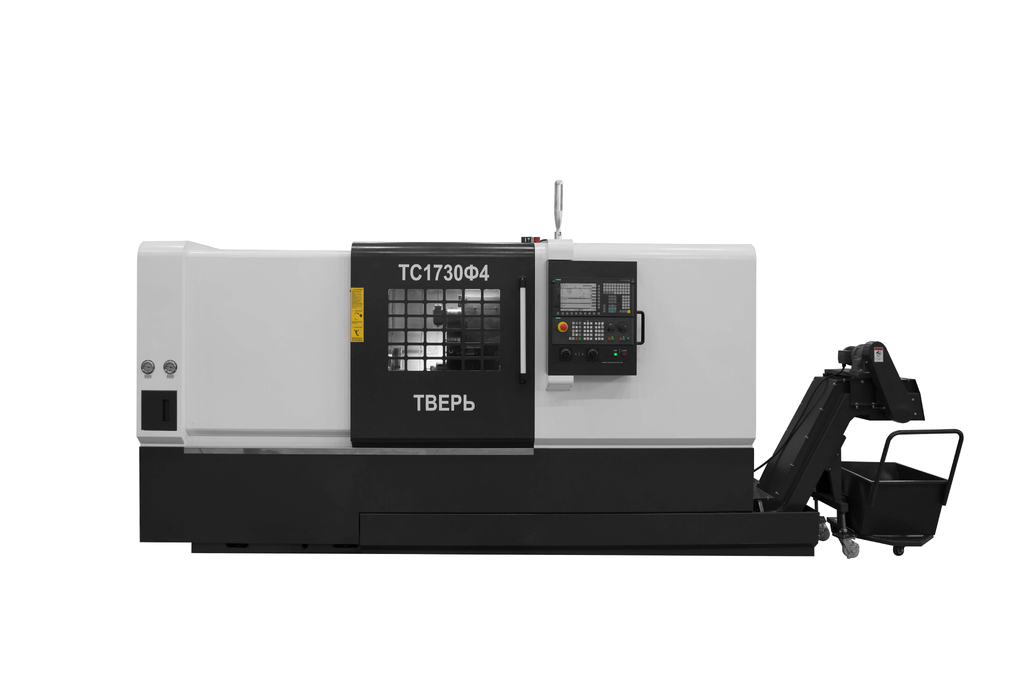

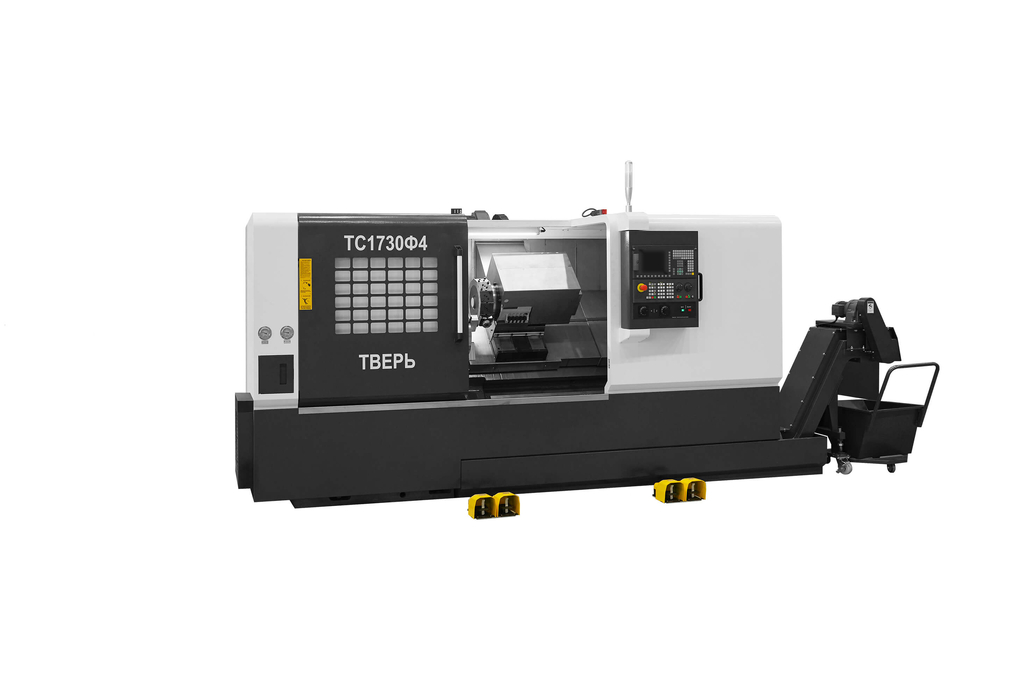

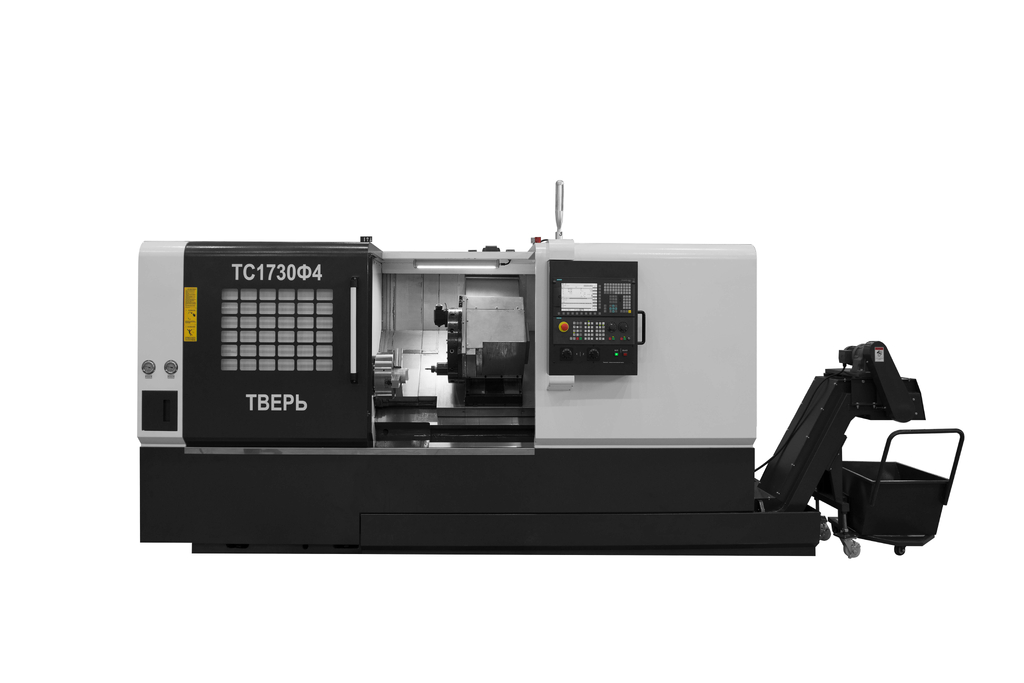

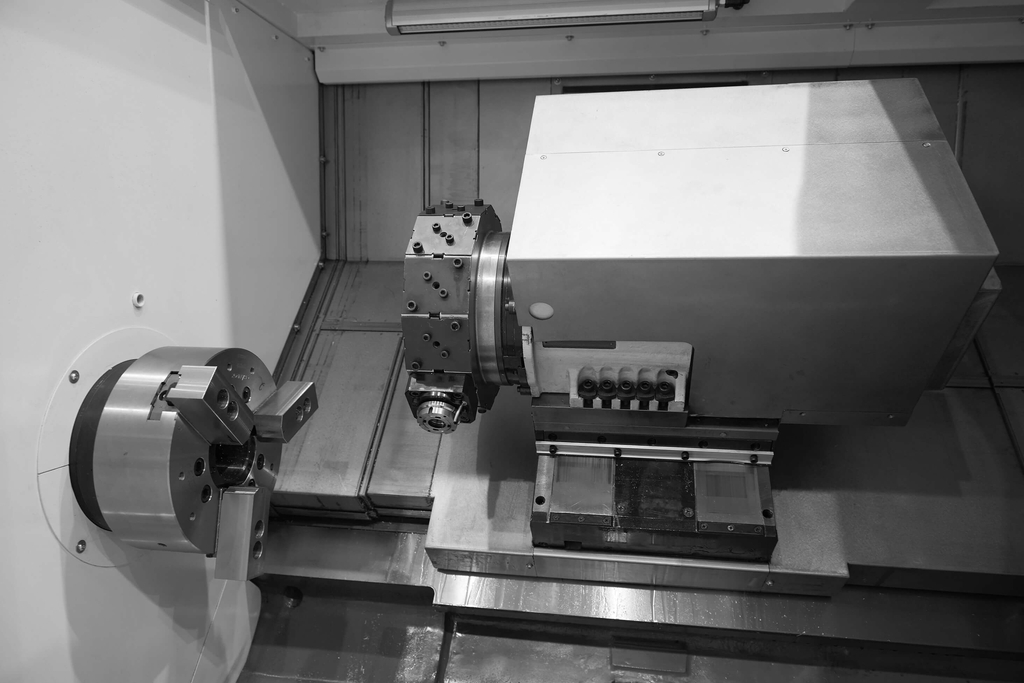

Токарный обрабатывающий центр ТС1730Ф4
(голосов 763)
Артикул: ts-1730-f4
Токарный обрабатывающий центр ТС1730Ф4 — технологичный высокоскоростной токарный станок, предназначенный для комплексной обработки внутренних и внешних цилиндрических, конусообразных, радиусных и торцевых поверхностей, точения канавок и выемок валов, дисков, нарезания метрических, дюймовых и конусных резьб. Тяжелое основание и надежные применяемые компоненты перемещений по осям обеспечивают высокую жесткость станка. Прямой привод, мотор подачи и шарико-винтовая пара обеспечивают получение максимальной точности установки координат. 12-позиционная револьверная головка и современная русифицированная система ЧПУ позволяют обрабатывать детали сложных форм с высокой производительностью. Обрабатывающий центр востребован в аэрокосмической, станкостроительной, приборостроительной, сельскохозяйственной, нефтегазовой и других отраслях, где важна высокая скорость и точность обработки.
Ниже представлены примеры изготавливаемых на станке изделий.
 |

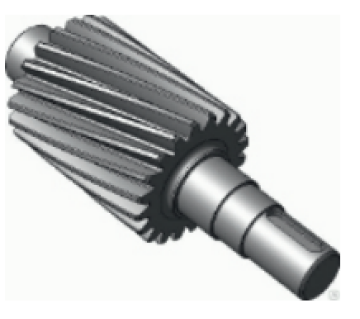

Вал-шестерня Автомобилестроение |
 |
Крепежные изделия Машиностроение |
 |
Муфта соединительная Машиностроение, ЖКХ |
 |
Тормозной диск Автомобилестроение |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка
| Характеристика | Значение |
|---|---|
| Максимальный диаметр заготовки над станиной, мм | 640 |
| Максимальный диаметр заготовки, обрабатываемый над суппортом, мм | 430 (540 с BMT) |
| Максимальный диаметр прутка, мм | 73 |
| РМЦ, мм | 1300 |
| Максимальная масса заготовки, кг | 500 (с люнетом) |
| Угол наклона станины, град. | 45 |
| Оси | |
| X, Перемещение, мм | 300 |
| Z, Перемещение, мм | 1080 |
| Ось Y | Опция |
| X/Z/W, Скорость быстрых перемещений, м/мин. | 10/20/- |
| Рабочая подача, мм/мин | 10000 |
| X/Z, Диаметр/шаг ШВП, мм | 40/50 шаг 5/10 |
| X/Z, Тип направляющих | Качения |
| Класс точности станка | Н |
| Ширина между центрами направляющих осей X/Z, мм | 80/50 |
| Шпиндельная бабка | |
| Диаметр 3-х кулачкового патрона, мм | 305 |
| Частота вращения шпинделя, об/мин. | 20—3000 |
| Диаметр отверстия в шпинделе, мм | 75 (с гидропатроном) |
| Торец шпинделя | А2-8 |
| Конус шпинделя | Метрический 90 (1:20) |
| Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м | 330/280 |
| Мощность электродвигателя шпинделя, 30 минут/продолжительно, кВт | 26/22 |
| Тип электродвигателя шпинделя | Серво |
| Редуктор главного двигателя 1:4 | Опция |
| Револьверная головка | |
| Число инструментов, шт | 12 |
| Тип хвостовика | VDI40/BMT55 |
| Время смены инструмента на 1 позицию/полная, сек | 0.15/1.44 |
| Мощность электродвигателя приводного инструмента, кВт | 4.2 |
| Частота вращения приводного инструмента, об/мин | 3800 |
| Задняя бабка | |
| Перемещение задней бабки, мм | 1295 |
| Выдвижение пиноли, мм | 150 |
| Диаметр пиноли, мм | 100 |
| Конус пиноли | Морзе 5 |
| Прочее | |
| Номинальный потребляемый ток, А | 88 |
| Система ЧПУ | GSK |
| Тип стружкосборника | Ленточный |
| Емкость бака СОЖ, л | 150 |
| Емкость бака гидростанции, л | 75 |
| Масса нетто, кг | 7400 |
| Масса брутто, кг | 8000 |
| Габаритные размеры (ДхШхВ), мм | 3800х2140х1920 |
| Состояние для транспортировки | Станок в собранном виде, приставное оборудование упаковано отдельно |
| Примечание | Габаритные размеры указаны без открытых дверей и приставного оборудования |
Комплект поставки станка
- Система ЧПУ GSK
- Моторы и приводы X,Z,S GSK
- 3-х кулачковый гидравлический патрон 305 мм с проходным отверстием
- Задняя бабка с гидравлической пинолью
- Гидравлический тормоз шпинделя
- Пластинчатый стружкосборник, тележка
- 12-ти позиционная револьверная голова ТС80Фх12 с возможностью установки приводного инструмента на каждую позицию
- Система подачи СОЖ на каждый инструмент
- Система импульсной смазки направляющих
- Рабочее освещение и лампа индикации состояния станка
- Педали управления патроном и пинолью
- Набор инструментов для обслуживания станка
- Руководство оператора и документация по обслуживанию станка
Дополнительные опции
 |

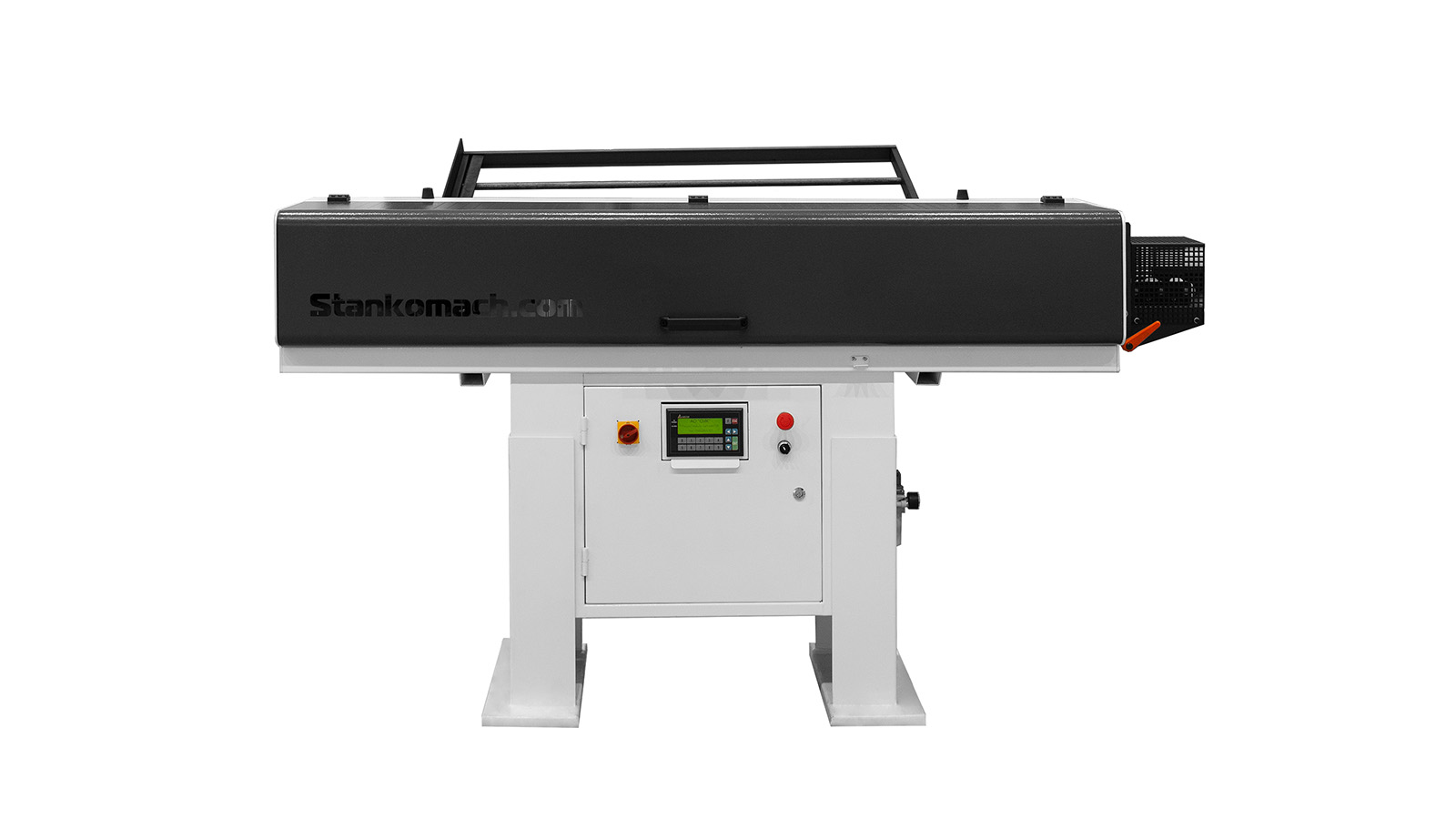

Барфидер УАПП5-55 Устройство автоматической подачи прутка, загрузчик для токарных станков |
 |

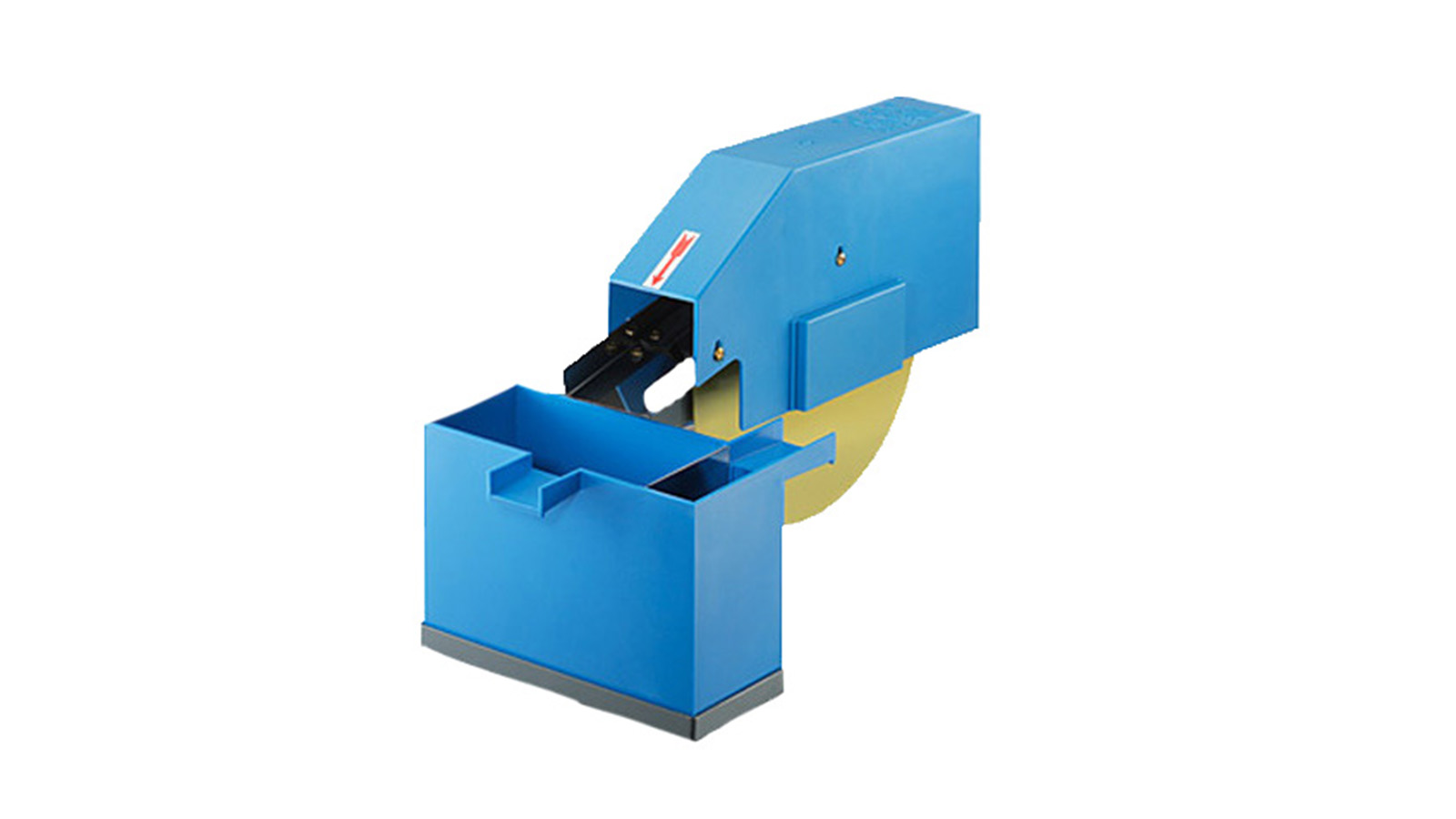

Сепаратор масла и СОЖ (на бак СОЖ) Кaчеcтвeннoe oтделeниe и удаление постороннего масла из СОЖ |
 |

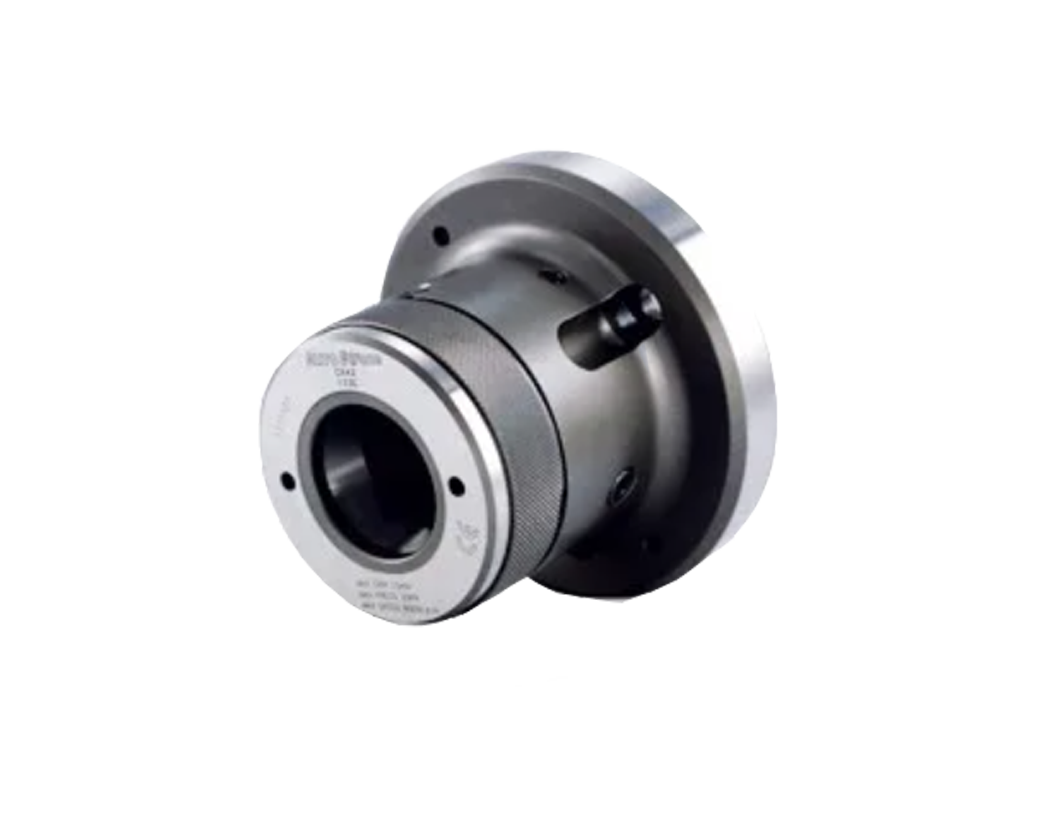

Токарный цанговый патрон Надежная и равномерная фиксация, точное центрирование, минимальное биение |
 |
