Многопильные дисковые станки MS Maschinenbau HNS
(голосов 763)
Артикул: prihns-75
Многопильные станки серии HNS отлично подходят для массового роспуска бруса. Ширина распила в 750 мм является достаточной для роспуска бруса даже от лесопильных рам! Высота пропила 200 мм. Предельно прочная и жесткая конструкция обеспечивает длительный срок службы. На станках этой серии предусмотрена установка до 19 пильных полотен. С помощью преобразователя частоты возможна индивидуальная настройка скорости подачи с учетом мощности установленного двигателя.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Многопильные станки серии HNS получили широкое применение на средних и высокопроизводительных лесопильных цехах и участков в качестве станков второго ряда.
СХЕМА ОБРАБОТКИ:
Дополнительная комплектация:
- Электропривод регулировки высоты подающих вальцов
- Лазерный указатель с передвижным механизмом
- Приводные рольганги (EZV и ARB)
- Электронное тормозное устройство
- Направляющая линейка для роспуска 3-ёх и 4-ёх кантного бруса
- Увеличение скорости подачи до 50, 60, 70 м/мин
- Нижний проём в станке для сбора падающих отходов (опилок) транспортёрами можно заменить аспирационным отверстием в стенке станка
- Цвет покраски (по выбору заказчика)
- Возможно изменение габаритных размеров станка под конкретного заказчика
Конструктивные особенности MS Maschinenbau HNS-75
|
Массивная станина HNS-BV
Надежная массивная станина, прошедшая специальную обработку, обеспечивает жесткость конструкции и долговечность работы станка без потери точностных параметров. Толщина несущих стенок станка 15 мм, толщина центральной стенки 20 мм. |
|

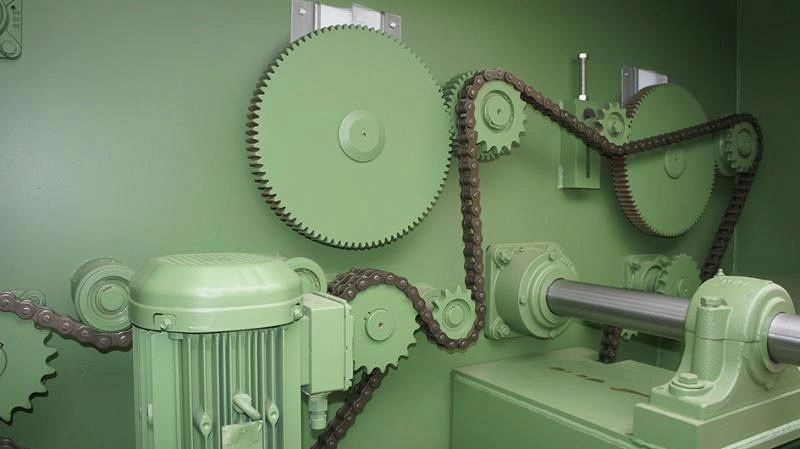

Механизм подачи HNS-BV
Механизм подачи приводится в действие с помощью мотор-редуктора, через систему отклоняющихся и передающих звездочек, соединенных единой цепью. Это позволяет синхронизировать скорость вращения подающих вальцов и обеспечить равномерность подачи бревна. |
|
Подающие вальцы HNS-BV
Рифленые подающие вальцы осуществляют надежную (без проскальзывания) подачу бруса и обеспечивают высокую геометрию и точность получаемых пиломатериалов. Верхние подающие вальцы осуществляют надежный прижим собственным весом. |
|
Регулировка верхних подающих вальцов HNS-BV
Регулировка верхних подающих вальцов по толщине бруса осуществляется вручную - маховиком, расположенным на корпусе станка. По желанию заказчика возможно оснащение электромеханической регулировкой. |
|
Пильный узел HNS-BV
Шпиндель пильного узла установлен на высокоточных подшипниках, исключающих биение пильного вала. Конструкция пильного узла с 3 опорами позволяет устанавливать на валу до 19 дисковых пил. |
|
Трехопорное исполнение пильного вала HNS-BV
Высокая точность изготовления и жесткость пильных валов (все валы имеют по три подшипниковых опоры) позволяют получать пиломатериалы с высокой чистотой поверхности и точными геометрическими параметрами. Третья опора имеет быстросъемное исполнение для замены постава пил. |
|
|
Регулировка скорости подачи материала HNS-BV
Скорость подачи плавно регулируется и позволяет подавать брус со скоростью от 5 до 30 м/мин. |
|
Двойная когтевая защита HNS-BV
Двойная когтевая защита на входе станка (верхняя и нижняя) препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке. |
|
Пульт управления HNS-BV
Эргономичный выносной пульт управления обеспечивает удобство работы и обслуживания станка. Для контроля за нагрузкой двигателя привода пильного вала на пульте установлен амперметр. |
|
Удаление отходов HNS-BV
Под пильным узлом предусмотрен технологический проем для удаления отходов. По специальному заказу возможно изготовление аспирационного отверстия в нижней части станка вместо технологического проема для удаления отходов ( как показано на фото). |
|
Защита электропроводки HNS-BV
Вся электропроводка станка закрыта металлическим профилем. |
Технические характеристики станка MS Maschinenbau HNS-75
| Параметры бруса | |
| Толщина бруса (макс), мм | 200 |
| Ширина бруса (макс), мм | 750 |
| Длина бруса (мин), мм | 3000 |
| Общие характеристики | |
| Высота пропила, мм | 200 |
| Диаметр пилы, мм | 575 |
| Постав пил | Стойко-постоянный |
| Регулировка высоты прижимных вальцов | вручную |
| Ширина приемного окна, мм | 750 |
| Скорость подачи, м/мин | 5 - 30 |
| Тип подачи | Вальцовая |
| Количество пильных валов, шт | 1 |
| Расстояние между крайними пилами, мм | 750 |
| Вертикальное перемещение пильных валов | нет |
| Диаметр пильного вала, мм | 75 |
| Количество пил, шт. | 7 |
| Количество подающих вальцев (верх), шт | 2 |
| Количество подающих вальцев (низ), шт | 4 |
| Размер и количество аспирационных отверстий, шт х мм | по запросу |
| Мощность узлов | |
| Мощность двигателя пильного вала, кВт | 75 |
| Мощность двигателя подачи, кВт | 3 |
| Габаритные размеры | |
| Длина, мм | 2300 |
| Ширина, мм | 2700 |
| Высота, мм | 2100 |
| Вес, кг | 3800 |
