Профилегибочная гидравлическая машина Sahinler HPK 200
Артикул: sahSahinler HPK 200
Профилегибочная гидравлическая машина Sahinler HPK 200
Описание товара
Профилегибочная гидравлическая машина Sahinler HPK 200 - это надежное и эффективное оборудование для гибки профилированных листовых материалов. Она обладает высокой производительностью и точностью гибки, что делает ее идеальным выбором для промышленных предприятий.
Преимущества
- Гидравлическая система обеспечивает высокую мощность и точность гибки
- Прочная конструкция обеспечивает долгий срок службы
- Простота в эксплуатации и обслуживании
- Широкий диапазон настроек для различных типов материалов
Особенности
- Максимальная длина гибки: 2000 мм
- Максимальная толщина материала: 6 мм
- Гидравлическая система с регулировкой давления
- Автоматическая система управления
Назначение
Профилегибочная гидравлическая машина Sahinler HPK 200 предназначена для гибки профилированных листовых материалов различной формы и толщины. Она идеально подходит для производства металлических конструкций, элементов кровли и фасадов, а также других изделий из металла.
Сферы применения
Это оборудование широко используется в машиностроении, строительной отрасли, производстве металлических изделий, а также на предприятиях, занимающихся производством металлоконструкций.
Мощная промышленная гидравлическая профилегибочная машина Sahinler HPK 200, предназначенная для гибки профиля, профильных и круглых труб, двутавра, круглого проката, швеллера, тавра в холодном состоянии на угол гиба от 0° до 360° градусов. Гибочная машина используется на различных видах производства, при изготовлении заготовок из металлопроката большого диаметра и сечения. Станок рассчитан на серийное производство и устанавливается непосредственно на производственной площадке с подводкой и подключением всех необходимых коммуникаций.
Данный тип оборудования представляет собой серию промышленных профилегибочных машин с гидравлическим приводомHPK 200. Мощные станки с 3-мя приводными роликами, предназначены для гибки различных видов металлических профилей большого сечения или диаметра. Работа на оборудовании предусмотрена как в горизонтальном, так и в вертикальном положении гибочной машины. Главным конструктивным отличием данной серии гидравлических машин является их специализированее под определенные задачи проката и наличие независимых гидроприводов на основные и вспомогательные валы, для возможности регулировки 3-х осевого угла наклона.
Данный вид профилегибочных машин используется в судостроении, мостостроении, туннелестроении, изготовлении опорных и несущих конструкций при строительстве зданий
Управление станком осуществляется через мобильную контрольную панель. В стандартную комплектацию входят УЦИ и 3-х осевое гидравлическое устройство выставления оптимального угла гиба.
Профилегибочная машина требует специализированного уровня обучения персонала для возможности управления рабочим состоянием механизмов, и предназначена для интенсивного промышленного использования.
По желанию заказчика станок может быть оснащен дополнительными комплектами валков и приспособлений для возможности проката различных геометрических форм и профилей.
Технические характеристики профилегибочной гидравлической машины sahinler hpk 200:
| № | Наименование | Параметры HPK 200 |
|---|---|---|
| 1. | Профиль прокатываемого материала, мм: | |
| – максимальные сечения профиля | 200×50, 120х120 | |
| – максимальное сечение профильной трубы | 200x200x20,0; 220x80x7,0 | |
| – максимальный диаметр круга | 120 | |
| – максимальное сечение уголка | 180x180x18 | |
| – полоса | 350×80 | |
| – максимальный диаметр круглой трубы | 273×6,3 | |
| 2. | Диаметр валов, мм | 200 |
| 3. | Диаметр роликов, мм | 650 |
| 4. | Двигатель, В/Гц/кВт | 380/50/30 |
| 5. | Рабочая скорость, м/мин | 2-5 |
| 6. | Габариты станка ДхШхВ, мм | 3000x2400x3100 |
| 7. | Масса механизма, нетто/брутто, кг | 15000 |
Стандартная комплектация профилегибочного станка
- Усиленная стальная рама, сварной корпус;
- 3-ри ролика с независимым раздельным гидроприводом и планетарным редуктором;
- Валы роликов и сами ролики изготовлены из специальной легированной стали, закалены и шлифованы;
- Мобильный пульт управления;
Рабочее положение машины только горизонтальное;
- 2-х скоростная рабочая система;
- Двойная цифровая индикация положения вала;
- 3-х осевые боковые направляющие валы, с гидравлической регулировкой угла наклона;
Стандартный набор роликов (см. таб);
Дополнительные опции профилегибочного станка
- Ролики, приспособления, съемники для гибки профиля / тавра/двутавра/трубы/ круга/швеллера/уголка и т.д.;
- Автоматизированная система управления с NC контроллера с цифровой панелью управления (сенсорный экран).

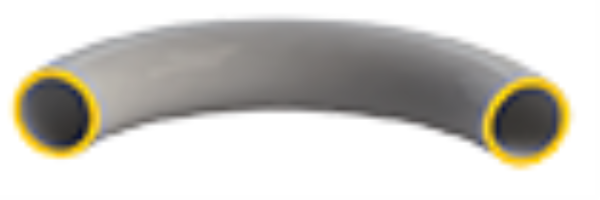

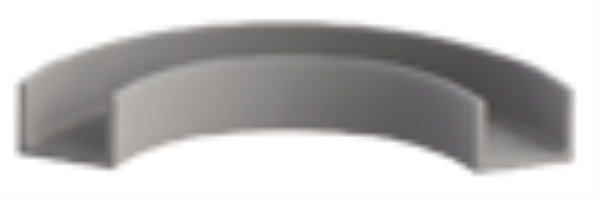

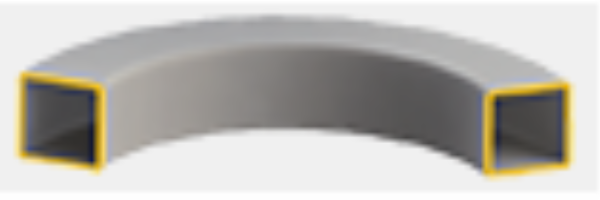

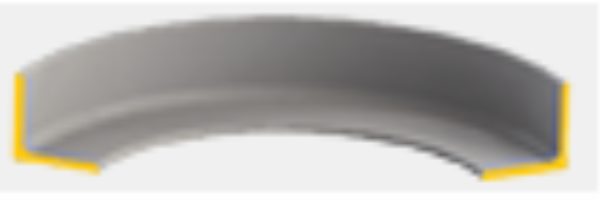

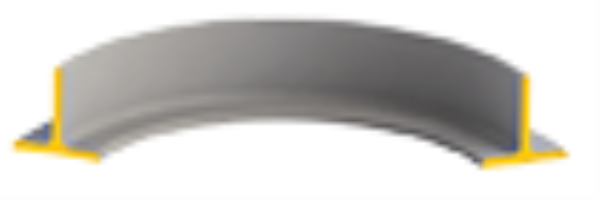

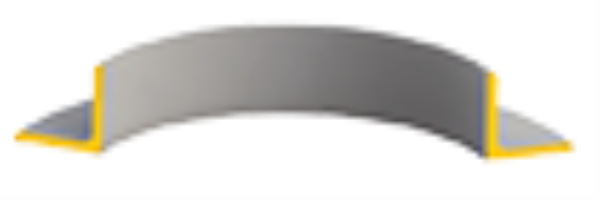

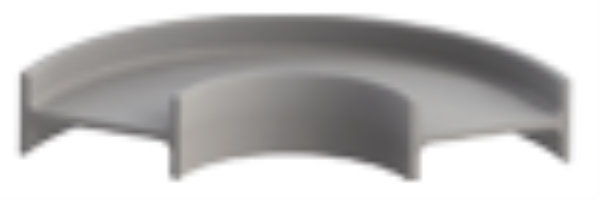

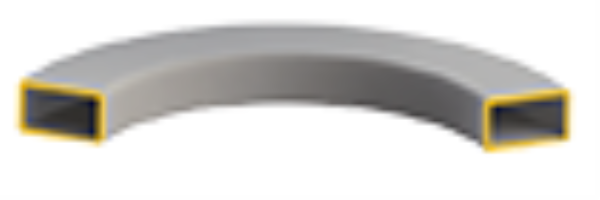

Таблица гибочной способности станка

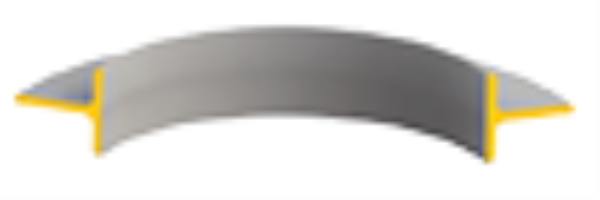

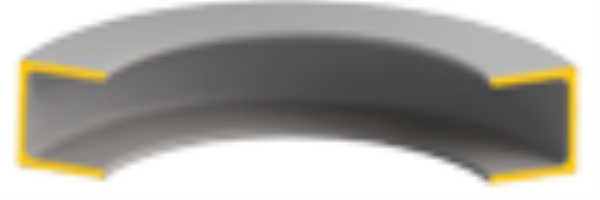

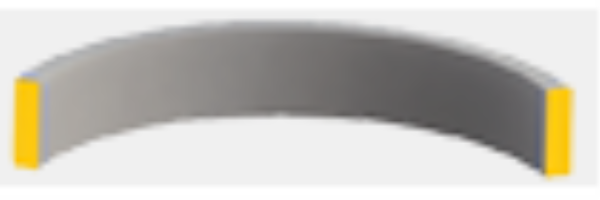

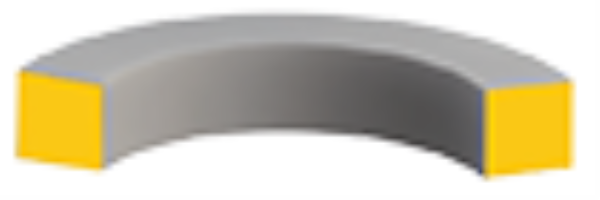

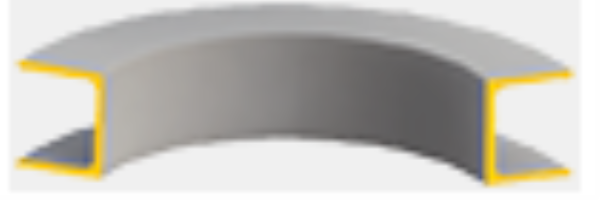

| Тип профиля | Размер профиля | Минимальный внутренний диаметр | Ролики |
|---|---|---|---|
| Hpk 200 | |||
 |
200×50 | 3500 | стандартные |
 |
350×80 | 2500 | стандартные |
 |
120×120 | 3000 | стандартные |
 |
Ø120 | 3000 | опция |
 |
Ø273×5,6 | 10000 | опция |
 |
Ø9″x6,3 | 4000 | опция |
 |
220x80x7 | 7000 | опция |
 |
180×10 | 5500 | опция |
 |
200x200x20 | 3000 | опция |
 |
180x180x18 | 6000 | опция |
 |
200×20 | 3500 | стандартные |
 |
200×20 | 3500 | стандартные |
 |
180×10 | 6000 | опция |
 |
UPN 380 | 3000 | стандартные |
 |
UPN 380 | 3500 | стандартные |
 |
IPN 360 | 3500 | опция |
 |
HEB 240 | 3000 | опция |
 |
UPN 260 | 12000 | опция |
 |
IPN 260 | 1000 | опция |
 |
HEB 180 | 6000 | опция |
* При прокате некоторых профилей может быть необходима специальная шайба (прокладка).
** Характеристики приведены для стали с пределом пластической деформации 260 N/mm2.
*** Завод изготовитель оставляет за собой право вносить изменения без предупреждения.
